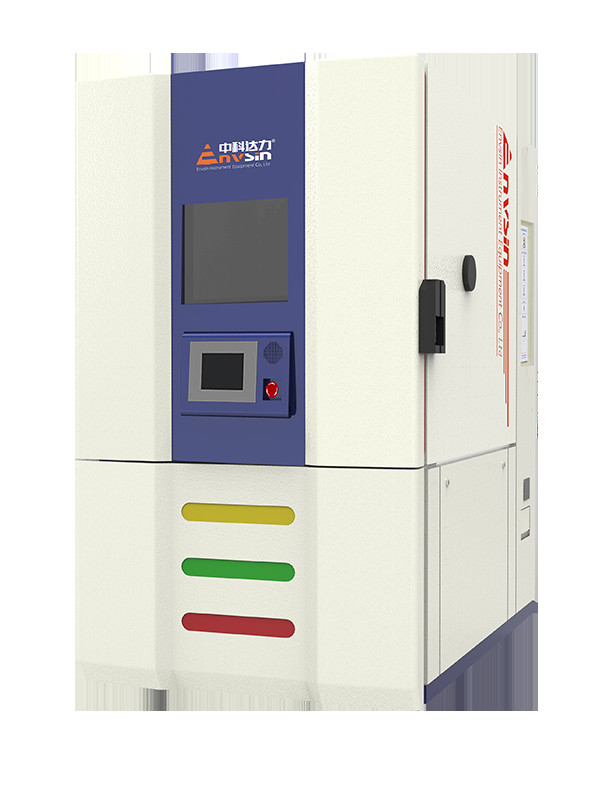

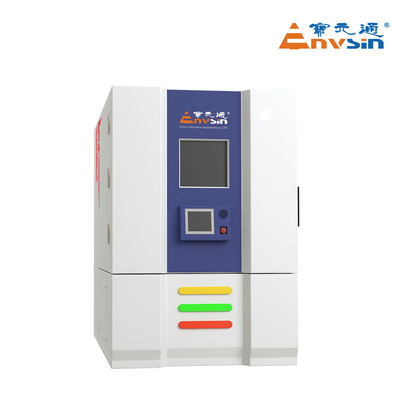

ห้องทดสอบ ESS ปั่นจักรยานอุณหภูมิ 990L SUS304

พื้นที่ทดสอบ

990L

ขนาดภายใน

1100*950*950mm (W×D×H) (W×D×H)

ขนาดภายนอก

1350mmx1890mmx2050mm ((W × D × H)

พลังงานไฟฟ้า

AC380V±10%, 50Hz±1,60A, 3/N/PE, ความต้านทานของดิน < 4Ω

พลังงานสูงสุด

75KW ((กําลังเฉลี่ยประมาณ 35KW)

เงินสกุล

130A ((กระแสเฉลี่ยประมาณ 55A)

วิธีการเย็น

น้ํา -เย็น ((ระบบเย็น)

สถานที่ติดตั้ง

• พื้นที่ทํางานควรเป็นพื้นราบ มีอากาศที่ดี ไม่มีวัตถุที่เผาไหม้ ก๊าซหรือฝุ่นที่กัดสนอง

• ไม่มีแหล่งรังสีแม่เหล็กแรงใกล้เคียง

• ใกล้ระบบระบายน้ํา (ในระยะ 2 เมตรสําหรับน้ําหมัก)

• ความจุของพื้นดินไม่ต่ํากว่า 15000kg/m2

• เตรียมไฟฟ้าและน้ําให้ดี

• หากต้องการน้ําหรือการจําหน่ายก๊าซ, ควรได้รับการอุปกรณ์พร้อมล่วงหน้า

• อุณหภูมิแวดล้อม: 5°C ~ 25°C แนะนํา, 25°C ~ 35°C ทํางานได้ดี; ((สําหรับรุ่นที่เย็นด้วยอากาศ); 5°C ~ 40°C ทํางานได้ดี (สําหรับรุ่นที่เย็นด้วยน้ํา)

• ความชื้นในบริเวณ: ≤ 85% RH

• ความดันภายใน: 86KPa106KPa

• การรับประกันพื้นที่ติดตั้ง ดังต่อไปนี้

  ครับ

ครับ

น้ําเย็น

อุณหภูมิของน้ํา: 5°C≤ อุณหภูมิของน้ํา ≤ 28°C. หากแหล่งน้ําคือน้ําเย็นปรับอากาศ, อุณหภูมิของน้ําต่ํากว่า 10°C, จําเป็นต้องใช้มาตรการบางอย่างเพื่อป้องกันน้ําท่อ

1.ถ้านําออกแบบของอากาศเย็น ไม่ต้องการน้ํา

2.ถ้าผู้ใช้ต้องการ สร้างระบบหมุนเวียนน้ําเย็นใหม่

≥ 10 ตัน หรือความจุในการเย็นเครื่องทําน้ํา ≥ 35KW ((20°C)

3ระบบน้ําเย็น:GB50050-1995

กระแสน้ํา ≥ 10 ตัน/ชั่วโมง

กว้างของท่อ:G2.5 นิ้ว ×2

ความดันของน้ําเข้า:0.3MPa?? 0.6MPa

ความแตกต่างความดันน้ําในทางเข้าและทางออก ≥0.2MPa

ความต้องการน้ํา: ตอบสนองมาตรฐาน GB50050-1995

การทดสอบความร้อน

อุณหภูมิ: -70°C+180°C

หมายเหตุ:1.การทดสอบโดยไม่มีภาระ, ตอบสนอง GB/T5170-2008, หากไม่มีข้อแจ้งพิเศษอื่น

2.อุณหภูมิบริเวณ 25°C สภาพอากาศดี: ทํางานได้ดีถ้า 35°C≥RT>25°C อัตราการเย็นลงและความจุของความร้อนจะได้รับผลกระทบจากอุณหภูมิบริเวณที่ต่ํา

อุณหภูมิ: ± 0.5 °C

ความเหมือนกันของอุณหภูมิ:0.1°C ∼2.0°C

ความเบี่ยงเบนของอุณหภูมิ: ± 0,1 °C ± 2.0 °C

อุณหภูมิ: <2.0°C

อัตราการเปลี่ยนแปลงอุณหภูมิแบบเส้นตรง

ภายใน - 45 ~ + 100 °C, 15 °C / นาที

อัตราการเปลี่ยนแปลงอุณหภูมิที่ไม่เป็นเส้นตรง < 15 °C/ นาที

การทดสอบความชื้น

อุณหภูมิ: +10°C มากกว่า 95°C

ระยะความชื้น:10%RH ٪98%RH

อุณหภูมิ ความเหมือนกัน: ± 0.5°C ± 2.0°C

ความชุ่มชื้น ความเหมือนกัน:±1.0%RH ±5.0%RH

อุณหภูมิ: ± 0.1 °C ± 2.0 °C

ความชื้น: ± 1.0% RH ± 5.0% RH

อุณหภูมิ: ± 0.1 °C ± 0.5 °C

ความชื้นอากาศ: ± 1.0%RH ± 3.0%RH

อุณหภูมิ: <2.0°C

ความชุ่มชื้น<5.0%RH

มาตรฐานการทดสอบ

1 GB/T 2423.1 การทดสอบความร้อนต่ํา

5 GJB 150.3 การทดสอบความร้อนสูง

2 GB/T 2423.2 การทดสอบความร้อนสูง

6 GJB 150.4 การทดสอบความร้อนต่ํา

3 GB/T2423.34 การทดสอบจักรยานสภาพภูมิอากาศ

7 GJB 150.9 การทดสอบสภาพอากาศ

4 การทดสอบสภาพอากาศ IEC60068-2

8 MIL-STD-202G-103B การทดสอบความชื้น

กราฟความจุความร้อน

ใช้ในการทดสอบอุณหภูมิมาตรฐาน ความสามารถทางความร้อนสําหรับการแบ่งปันจากค่าอุณหภูมิที่แตกต่างกัน

ตารางควบคุมอุณหภูมิและความชื้น
