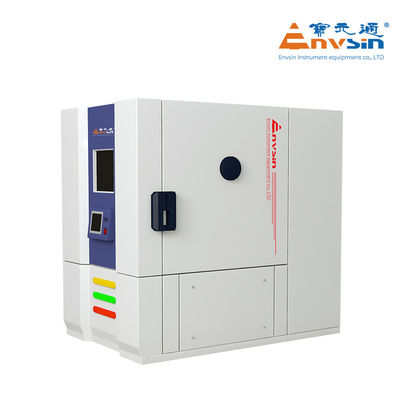

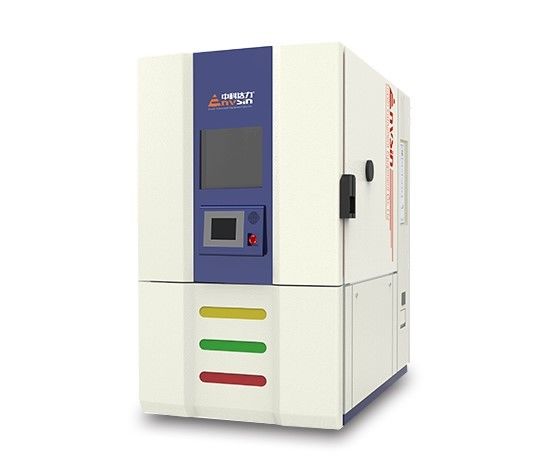

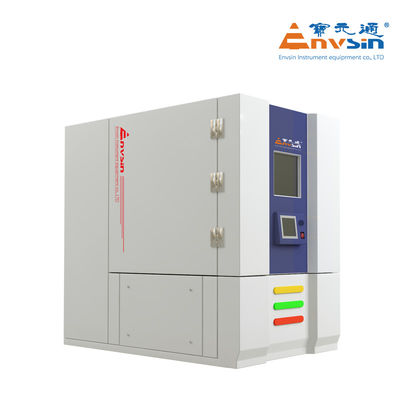

ห้องอากาศอากาศความชุ่มชื้นสําหรับการทดสอบสภาพแวดล้อมที่รุนแรง

พื้นที่ทดสอบ

600L

ขนาดภายใน

800*800*950mm (W*D*H)

ขนาดภายนอก

1090mm*1960mm*1995mm ((W*D*H)

พลังงานไฟฟ้า

AC380V±10%, 50Hz±1,60A, 3/N/PE, ความต้านทานของดิน < 4Ω

พลังงานสูงสุด

60KW ((ปกติ 35KW)

เงินสกุล

100A ((ปกติ 30A)

วิธีการเย็น

น้ํา -เย็น ((ระบบเย็น)

สถานที่ติดตั้ง

• พื้นที่สถานที่ทํางานควรเป็นพื้นเรียบ มีอากาศดี ไม่มีวัตถุที่เผาไหม้ ก๊าซหรือฝุ่นที่กัดสนอง
• ไม่มีแหล่งรังสีแม่เหล็กแรงใกล้เคียง
• ใกล้ระบบระบายน้ํา (ในระยะ 2 เมตรสําหรับน้ําหมัก)
• ความจุของพื้นดินไม่ต่ํากว่า 15000kg/m2
• เตรียมไฟฟ้าและน้ําให้ดี
• หากต้องการน้ําหรือการจําหน่ายก๊าซ, ควรได้รับการอุปกรณ์พร้อมล่วงหน้า
• อุณหภูมิแวดล้อม: 5°C ~ 25°C แนะนํา, 25°C ~ 35°C ทํางานได้ดี; ((สําหรับรุ่นที่เย็นด้วยอากาศ); 5°C ~ 40°C ทํางานได้ดี (สําหรับรุ่นที่เย็นด้วยน้ํา)
• ความชื้นในบริเวณ: ≤ 85% RH
• ความดันภายใน: 86KPa106KPa
• การรับประกันพื้นที่ติดตั้ง ดังต่อไปนี้

ครับ

น้ําเย็น

อุณหภูมิของน้ํา: 5°C≤ อุณหภูมิของน้ํา ≤ 28°C. หากแหล่งน้ําคือน้ําเย็นปรับอากาศ, อุณหภูมิของน้ําต่ํากว่า 10°C, จําเป็นต้องใช้มาตรการบางอย่างเพื่อป้องกันน้ําท่อ

1.ถ้านําออกแบบของลมเย็น ไม่จําเป็นต้องน้ําเย็น

2หากผู้ใช้ต้องการสร้างระบบหมุนเวียนน้ําเย็นใหม่ หอคอยเย็นมาตรฐาน≥10tons หรือ เครื่องทําความเย็นน้ํา ความจุ ≥35KW ((20°C)

3ระบบน้ําเย็น:GB50050-1995

กระแสน้ํา ≥ 10 ตัน/ชั่วโมง

กว้างของท่อ:G2.5 นิ้ว ×2

ความดันของน้ําเข้า:0.3MPa?? 0.6MPa

ความแตกต่างความดันน้ําในทางเข้าและทางออก ≥0.2MPa

ความต้องการน้ํา: ตอบสนองมาตรฐาน GB50050-1995

การทดสอบความร้อน

อุณหภูมิ: -70°C+180°C

หมายเหตุ:

1.การทดสอบโดยไม่มีภาระ, ตอบสนอง GB/T5170-2008 หากไม่มีข้อแจ้งพิเศษอื่น

2.อุณหภูมิบริเวณ 25°C สภาพอากาศดี: ทํางานได้ดีถ้า 35°C≥RT>25°C อัตราการเย็นลงและความจุของความร้อนจะได้รับผลกระทบจากอุณหภูมิบริเวณที่ต่ํา

อุณหภูมิ: ± 0,1 องศาเซลเซียส

อุณหภูมิ ความเหมือนกัน: ± 0.5°C ± 1.0°C ((ว่าง)

ความเบี่ยงเบนของอุณหภูมิ: ± 0.1 °C ± 0.5 °C

อุณหภูมิ: <2.0°C

อัตราการเปลี่ยนแปลงอุณหภูมิแบบเส้นตรง

-40°C+125°C 11°C/นาที กับภาระของ 5 กิโลกรัมของ PCB

อัตราการเปลี่ยนแปลงอุณหภูมิที่ไม่เป็นเส้น:15°C/นาที

มาตรฐานการทดสอบ

1.GB/T 2423.1 การทดสอบอุณหภูมิต่ํา

4.GJB 150.3 การทดสอบอุณหภูมิสูง

2.GB/T 2423.2 การทดสอบอุณหภูมิสูง

5.GJB 150.4 การทดสอบความร้อนต่ํา

3.GB/T2423.22 (ทดสอบจักรยานระยะเวลา)

6.IEC 60068-2 (การทดสอบความร้อน)

กราฟความจุความร้อน

ใช้ในการทดสอบอุณหภูมิมาตรฐาน ความสามารถทางความร้อนสําหรับการแบ่งปันจากค่าอุณหภูมิที่แตกต่างกัน

โหมดโครงสร้าง

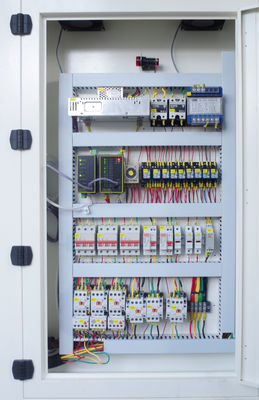

• ห้องทดสอบอยู่ด้านบน ตู้เย็นอยู่ด้านล่าง ควบคุมการกระจายพลังงานอยู่ด้านหลัง
• แผนควบคุมหลักอยู่ที่ประตูหน้า และแผ่นขยายอยู่ด้านขวาด้านหลัง
• ประตูเปิดจากขวาไปซ้าย ช่องทางการไหลเวียนของอากาศและระบบปรับอากาศอยู่ด้านหลังของพื้นที่ทดสอบ:เครื่องแลกเปลี่ยนความร้อนเครื่องเย็นอุปกรณ์ตรวจจับอากาศและความชื้น

การประกอบ

• วัสดุภายนอก: สแตนเลสม้วนเย็นเคลือบทั้ง 2 ด้าน

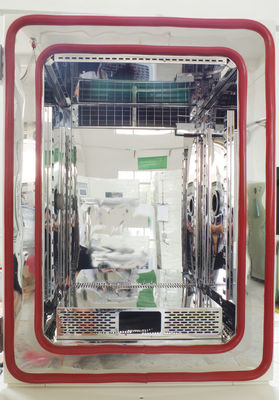

• วัสดุภายใน: SUS304 สแตนเลส
• วัสดุประปา: ชั้นประปาจากฟองโพลีอุรีเทนแบบแข็ง

หน่วยรับน้ําหนัก

• ความจุของชั้น: ≤50Kg ((โดยเฉลี่ยจุ)
• ความจุของกรอบกรอบการทดสอบ: ≤20Kg ((มีค่าเฉลี่ย)
• ห้องทดสอบ น้ําหนักภาระรวม ((ชั้นวางและด้านล่าง) ≤80kg

ประตูห้อง

• ประตูเดี่ยวที่มีหมุนทางด้านซ้าย
• ขนาดประตู: 800 × 950 mm ((W × H);
• อุปกรณ์ยางซิลิคอนและระบบทําความร้อนภายในเพื่อป้องกันการหมัก

หน้าต่างการสังเกต

ขนาด:280 × 400mm ((W × H) กระจกขุมปรับความร้อนต่อต้านหนาวแข็ง

สายพาน

2 ประตู Φ50 มิลลิเมตรทางด้านซ้ายและขวา, ด้วยปลายสกรูและปุ่มซิลิโคนอ่อน.

ไฟหน้า

ในหน้าต่างการสังเกต

ชั้นวางของ

2 ชั้นในสําหรับตัวอย่าง; ปรับความสูง

หลุมระบายน้ํา

ช่องระบายน้ําหมอกสําหรับน้ําหมอกภายนอก

สนามหลั่ง

ตั้งอยู่ด้านหลังของกรอบสําหรับการปล่อยน้ําหมัด

โมบาย แคสเตอร์

ล้อปรับแรง

การออกแบบแยกของน้ํา / ไฟฟ้า

ระบบความชื้นและระบบควบคุมไฟฟ้าถูกแยกแยกเพื่อความปลอดภัย ((บัตรประมวลผลหมายเลข:ZL201220245236.8)
