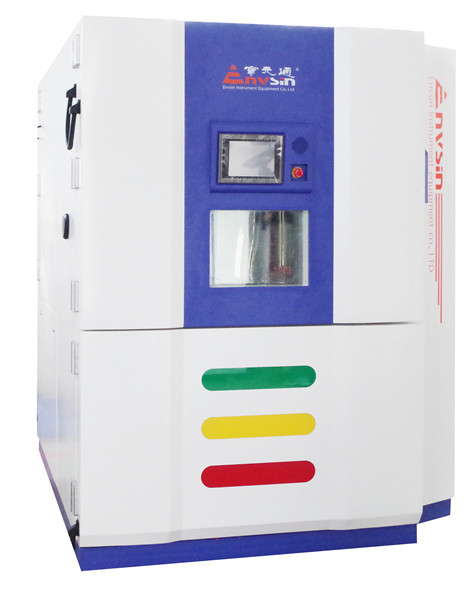

SAE-J1211 335L Stress Screening ห้องทดสอบด้านสิ่งแวดล้อม

พื้นที่ทดสอบ

335L

ขนาดภายใน

800*650*650 มิลลิเมตร(W×D×H)

ขนาดภายนอก

1800mm*2500mm*2300mm(W*D*H)

พลังงานไฟฟ้า

AC380V±10%, 50Hz±1 สายสี่สายสามเฟส + สายดิน ((3/N/PE), ความต้านทานการดิน<4Ω

พลังงานสูงสุด

65KW

เงินสกุล

110A

วิธีการเย็น

เครื่องเย็นด้วยน้ํา

โครงสร้างระบบ

โครงสร้างสามส่วน: พื้นที่ทดสอบอิสระที่ไม่เคลื่อนไหว พื้นที่ทําความร้อนก่อน พื้นที่ทําความเย็นก่อน

สถานที่ติดตั้ง

• ไม่มีแหล่งรังสีแม่เหล็กแรงใกล้เคียง
• ใกล้ระบบระบายน้ํา (ในระยะ 2 เมตรจากหน่วยเย็น สําหรับน้ําหมัก)
• ความจุของพื้นดินไม่ต่ํากว่า 20000kg/m2
• เตรียมไฟฟ้าและน้ําให้ดี
• หากต้องการน้ําหรือการจําหน่ายก๊าซ, ควรได้รับการอุปกรณ์พร้อมล่วงหน้า
• อุณหภูมิแวดล้อม: 5°C ~ 25°C แนะนํา, 25°C ~ 35°C ทํางานได้ดี; ((สําหรับรุ่นที่เย็นด้วยอากาศ); 5°C ~ 40°C ทํางานได้ดี (สําหรับรุ่นที่เย็นด้วยน้ํา)
• ความชื้นในบริเวณ: ≤ 85% RH
• ความดันภายใน: 86KPa106KPa
• การรับประกันพื้นที่ติดตั้ง ดังต่อไปนี้

ครับ

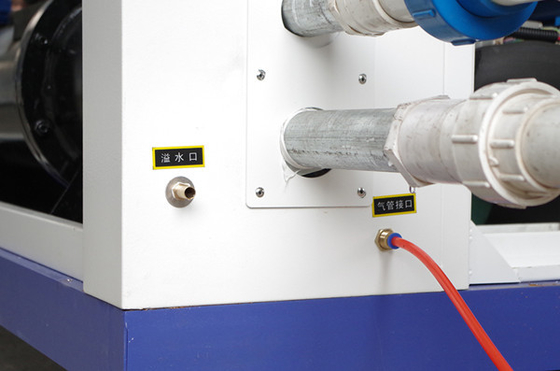

Cน้ําระบายน้ํา

อุณหภูมิน้ํา:5°C≤อุณหภูมิน้ํา≤28°C สูงสุด 28°C

ความร้อนของแหล่งน้ํา ≤10°C ความจําเป็นในการป้องกันการเกิดของน้ําหมัก

1:ถ้าห้องทดสอบใช้เครื่องเย็นด้วยอากาศ ไม่จําเป็นต้องใช้น้ําเย็น

2: หากผู้ใช้ต้องการสร้างระบบน้ําวงจรเย็น, ระเบียบระดับหอระบายความเย็น ≥ 15 ตันหรือหน่วยหมุนความสามารถในการเย็น ≥ 40KW ((20 °C)

3: ระบบน้ําเย็นควรเป็น GB50050-1995 วงจรอุตสาหกรรม

การไหลของน้ํา ≥ 15 ตัน/ชั่วโมง

กว้างของท่อ:G2.5 นิ้ว ×2

ความดันไฮดรอลิก:0.3MPa?? 0.6MPa

ความแตกต่างความดันไฮดรอลิก ≥0.2MPa

ความต้องการคุณภาพน้ํา:GB50050-1995

การบดอากาศ

ความดันการให้อากาศกด:0.6MPa มากกว่า 0.7MPa

ความชื้นของอากาศกดภายใต้การใช้งานแบบปนูเมทิก: ≤ 30g/m3

ความชื้นของอากาศกดภายใต้การใช้อากาศแห้ง: ≤1.5g/m3

ปารามิเตอร์การทดสอบแรงกระแทกในอุณหภูมิห้องทํางาน

ห้องทดสอบแรงกระแทกทางความร้อน - S2:

• ระยะแรงกระแทกอากาศต่ํา: -55°C -10°C
• ระยะการกระแทกความร้อนสูง: +60°C ✓ +150°C

ครับ

ห้องทดสอบแรงกระแทกอากาศต่ําสูง + อุณหภูมิห้อง-S3:

• ระยะแรงกระแทกอากาศต่ํา: -65°C -10°C
• ระยะแรงกระแทกอุณหภูมิสูง: +60°C มากกว่า 150°C
• PAMP การสกรีนความเครียดต่อสิ่งแวดล้อม
• อุณหภูมิต่ํา ระยะ: -55°C -10°C
• ระยะอุณหภูมิสูง: +60°C+125°C
• อุณหภูมิ: 30°C/นาที
• อุณหภูมิ: ± 0.1 °C ± 1.0 °C
• อุณหภูมิ ความเหมือนกัน: ± 0.5°C ± 2.0°C
• ความเบี่ยงเบนของอุณหภูมิ: < ± 2 °C

หมายเหตุ:

1.การทดสอบโดยไม่มีภาระที่ตรงกับ GB/T5170-2008 หากไม่มีข้อประกาศพิเศษอื่น

2.Temp. ระยะใน 0 °C ณ + 60 °C การตั้ง Shock temp. และ RAMP ปฏิบัติการสกรีนความเครียดสภาพแวดล้อมไม่เห็นชอบ

3.ข้อมูลการทดสอบห้องทดลองที่เย็นด้วยอากาศที่อุณหภูมิบริเวณ 25 °C สภาพอากาศดี 35 °C ≥RT> 25 °C ทํางานได้ดี ระยะอุณหภูมิต่ําอัตราการเย็นและความจุความร้อนจะได้รับผลกระทบจากอุณหภูมิสภาพแวดล้อมที่เปลี่ยนแปลง.

4.ข้อมูลการทดสอบในห้องทดลองที่เย็นด้วยน้ําที่อุณหภูมิน้ํา ≤ 28 °C ความดันไฮดรอลิก 0.3MPa มากกว่า 0.6Mpa ความแตกต่างของความดันไฮดรอลิก ≥ 0.2Mpa

อุณหภูมิก่อน

อุณหภูมิ SV: +50°C+220°C

เวลาเพิ่มอุณหภูมิ: RT→+220°C 50 นาที

อุณหภูมิก่อนเย็น

ความร้อน PV:-75°C+70°C

เวลาลดความร้อน: RT-75°C 60 นาที

เวลาฟื้นฟูชั่วคราว

< 15 นาที ((การวัดในช่องออกอากาศ)

มาตรฐานการทดสอบ

                          การทดลองมาตรฐาน-S2:

GB/T242322

MIL STD 202F วิธี 107G

IEC 60068-2-14 การทดสอบ Na

BS 2011

DIN 40046 การทดสอบ Na

JESD22-A101-A

                          มาตรฐานการทดลอง-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

มาตรฐานการทดสอบกรองความเครียดทางสภาพแวดล้อม:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701
