IPX7 ห้องทดสอบฝนที่ประหยัดพลังงานที่น่าเชื่อถือเพื่อให้สมาธิกับมาตรฐานกันน้ํา

ชื่อสินค้า

ห้องทดสอบกันน้ํา

รูปแบบสินค้า

BY-IPX7

ห้ามการทดสอบหรือการจัดเก็บ:

สารเรื้อรัง, ระเบิดและระเหย

ตัวอย่างชีววิทยาที่มีลักษณะชีววิทยา

ตัวอย่างที่มีรังสีอนุภาคและความสามารถในการรบกวนไฟฟ้าแม่เหล็กแรง

ตัวอย่างที่อาจทําให้ความแข็งแรงสูงและส่วนใหญ่ของการขยายร่างกาย

การใช้งาน:

ห้องทดสอบการดําน้ํานี้ใช้ในการทดสอบการดําน้ําชั้นป้องกันเปลือกของอุปกรณ์อิเล็กทรอนิกส์และไฟฟ้า, เครื่องมือฮาร์ดแวร์, ส่วนเครื่องจักรสร้างสภาพแวดล้อมที่ครอบคลุมซึ่งผลิตภัณฑ์อิเล็กทรอนิกส์แบบแอนาล็อกที่จริงและส่วนประกอบของมันสามารถถูกเปิดเผยระหว่างการขนส่งและเรา, เพื่อบรรลุผลงานกันน้ําของสินค้าต่าง ๆ

ห้องทดสอบกันน้ํานี้สอดคล้องกับ IEC60529, GB4208 DIN40050-9, ISO20653ฟังก์ชันการทดสอบใช้ในการตรวจสอบผลิตภัณฑ์ของประเภทการป้องกันห้อง IEC (IP Supplementary Code Enhanced Test), ซึ่งผลิตตามรายละเอียดที่เกี่ยวข้องของมาตรฐาน DIN40050 และตอบสนองวิธีการทดสอบระดับการป้องกันห้องพักมาตรฐานที่เกี่ยวข้อง

Mปริมาตรทางเทคนิค

IPX7

จุดต่ําสุดของกระดาษภายนอกที่มีความสูงต่ํากว่า 850 mm ต้องอยู่ต่ํากว่า 1000 mm ใต้พื้นผิวน้ํา

จุดสูงสุดของกระเป๋าภายนอกที่มีความสูงมากกว่าหรือเท่ากับ 850 mm ต้องอยู่ 150 mm ใต้พื้นผิวน้ํา

ความดันน้ํา: 1000kpa; (ตัวควบคุมสามารถแสดง)

เวลาทดสอบ 30 นาทีอย่างน้อย

อื่นๆ: ขนาดไม่แน่นอน

มาตรฐานการทดสอบ

SO16750-1-2006 เงื่อนไขและการทดสอบสิ่งแวดล้อมสําหรับอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์สําหรับยานทางถนน (กฎหมายทั่วไป)

รหัส IP DIN40050-9 ระดับการป้องกันเปลือก

ISO20653 ยานทางถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุต่างประเทศ, น้ําและการสัมผัส

รหัส IEC60529 ระดับการป้องกันไฟฟ้า (IP)

GMW 3172 ((2007) ความต้องการทั่วไปสําหรับสภาพแวดล้อมรถยนต์ ความน่าเชื่อถือและการทํางาน

VW80106-2008 เงื่อนไขการทดสอบทั่วไปสําหรับส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์บนรถยนต์

QC/T 417.1 ((2001)เครื่องเชื่อมสายไฟสําหรับรถยนต์ ตอนที่ 1

GB4208 ระดับการจํากัด

Rระบบ ain

โครงสร้างระบบ

เพื่อให้แน่ใจว่าทางน้ําสะอาดในระยะยาว เมื่อการทดสอบน้ําฝนหยุดลง น้ําในท่อน้ําจะกลับมาในถังน้ําโดยอัตโนมัติตู้ระบายน้ําจะถูกกดด้วยอากาศกดเพื่อกดน้ําออกเพื่อไม่ให้มีน้ําในท่อน้ําและหัวระบายน้ํา เพื่อป้องกันการทํางานเฉยๆในระยะยาว

เนื่องจากการทดสอบจะผลิตจํานวนมากของน้ําฝนไหลน้ําฝนที่ตกจากการทดสอบจะรวบรวมกลางผ่านประตู overflow ที่ด้านล่างของห้องทํางานกล่องภายใน,และรีไซเคิลผ่านเครื่องกรอง

การระบายน้ําระบายน้ําพื้น

มีถ้ําระบายน้ําและหลุมระบายน้ําที่ด้านล่างของกล่องทดสอบ หลังจากการทดสอบฝน น้ําที่สะสมเข้าไปในถังการเก็บซึม และถูกกรองและใช้อีกครั้งช่องระบายน้ํามีระดับกับพื้น และไม่ส่งผลกระทบต่อน้ําหนักที่รองรับของพื้นกล่องทดสอบและการเข้าและออกของผลิตภัณฑ์การทดสอบ.

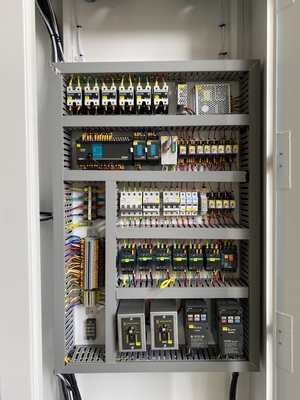

วิธีควบคุมกระแสน้ําความดัน

ระบบควบคุมการตอบสนองแบบปิดลุป ประกอบด้วยเซ็นเซอร์ความดันน้ํา, เซ็นเซอร์การไหลของน้ํา, เครื่องควบคุม, วาล์วไฟฟ้าแม่เหล็ก, หน่วยขับเคลื่อน AD, เครื่องแปลงความถี่และปั๊มปรับระบายน้ําความดัน. การควบคุม PID

แอลกอริทึมถูกใช้ในการทํางานไดนามิคห้องทดสอบในเวลาจริง การไหลของความดันน้ําของช่องจมน้ําถูกปรับให้ละเอียดและรวดเร็ว (ภาพเป็นเพียงอ้างอิง)

คนขับ

อินเวอร์เตอร์ไม่มีขั้นตอนที่ขับเคลื่อนสัญญาณดิจิตอล โมดูลขับเคลื่อน AD (รูปเป็นข้อมูลเฉพาะ)

เครื่องขับเคลื่อน

ใช้ปั๊มน้ําหลุดศูนย์กลางหลายขั้นตอนแนวราบที่มีเสียงเสียงต่ํา โครงสร้างคอมแพคต์และพื้นที่การติดตั้งเล็ก (รูปเป็นข้อมูลเฉพาะ)

เครื่องตรวจจับการไหลของไฮดรอลิก

เครื่องตรวจจับแรงดันของของเหลวอิเล็กทรอนิกส์ เครื่องตรวจจับการไหลของเหลวอิเล็กทรอนิกส์ (ภาพเป็นข้อมูลเฉพาะ)

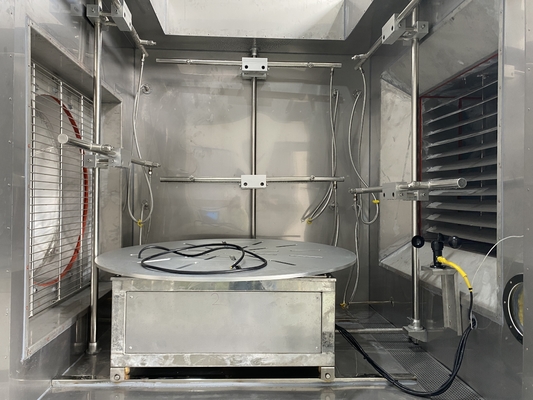

ช่องน้ํา

ช่องทดสอบฝนระบายพิเศษ, ช่องทดสอบน้ําสเปรย์ (รูปเป็นเพียงเพื่ออ้างอิง)

หลุมระบายน้ําคอนเดนเซต

ช่องระบายน้ําที่มีสารประกอบและสารประกอบในโรงงาน

หลุมระบาย

ช่อง overflow ได้จัดตั้งภายในกล่องเพื่อนําน้ํานําในห้องทดสอบ
