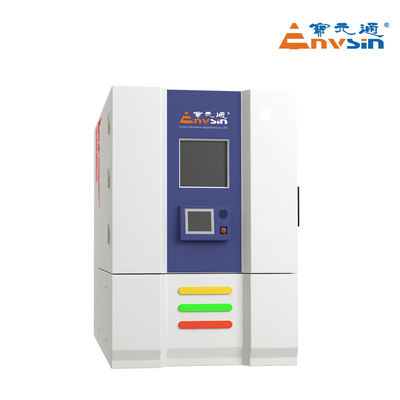

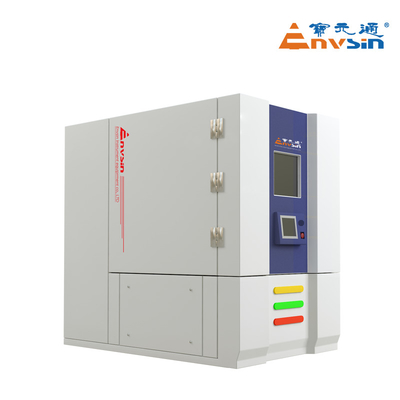

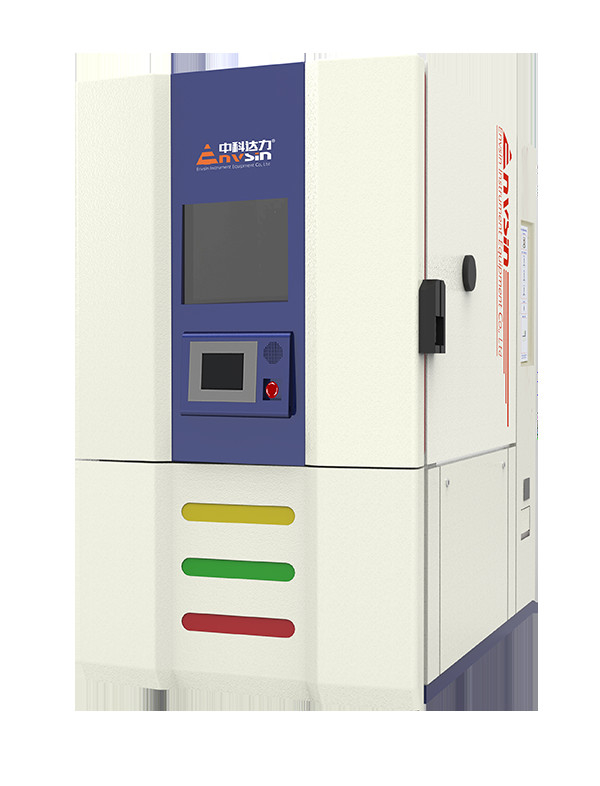

ห้องทดสอบอุณหภูมิระบายความร้อนด้วยอากาศ 335 ลิตรห้องทดสอบสภาพภูมิอากาศ

พื้นที่ทดสอบ

335L

ขนาดภายใน

580*765*750mm (W*D)*H)

ขนาดภายนอก

W870mm*D1860mm*H1800mm ((W)*D*H)

พลังงานไฟฟ้า

230V±10%, 50Hz±1,60A, 3/N/PE, ความต้านทานของดิน < 4Ω

พลังงานสูงสุด

9.5KW

เงินสกุล

21A

วิธีการเย็น

ระบบเย็นด้วยอากาศ (ระบบเย็นด้วยอากาศ) / (ระบบเย็นด้วยน้ํา)

สถานที่ติดตั้ง

• พื้นที่ทํางานควรเป็นพื้นราบ มีอากาศที่ดี ไม่มีวัตถุที่เผาไหม้ ก๊าซหรือฝุ่นที่กัดสนอง

• ไม่มีแหล่งรังสีไฟฟ้าแรงใกล้เคียง

• ใกล้ระบบระบายน้ํา (ในระยะ 2 เมตรสําหรับน้ําหมัก)

• ความจุของพื้นดินไม่ต่ํากว่า 10000kg/m2

• เตรียมไฟฟ้าและน้ําให้ดี

• หากต้องการน้ําหรือการจําหน่ายก๊าซ, ควรได้รับการจัดสรรพร้อมล่วงหน้า;1.8.7 อุณหภูมิแวดล้อม: 5°C ~ 25°C แนะนํา 25°C ~ 35°C ทํางานได้ดี; ((สําหรับรุ่นที่เย็นด้วยอากาศ); 5°C ~ 40°C ทํางานได้ดี (สําหรับรุ่นที่เย็นด้วยน้ํา)

• ความชื้นภายใน: ≤ 85% RH

• ความดันภายใน: 86KPa106KPa

• การรับประกันพื้นที่ติดตั้ง ดังต่อไปนี้

ครับ

การทดสอบความร้อน

อุณหภูมิ: -70°C+180°C

หมายเหตุ:

1.การทดสอบโดยไม่มีภาระที่ตรงกับ GB/T5170 2008 หากไม่มีข้อประกาศพิเศษอื่น

2.อุณหภูมิบริเวณ 25°C สภาพอากาศดี: ทํางานได้ดีถ้า 35°C≥RT>25°C อัตราการเย็นลงและความจุของความร้อนจะได้รับผลกระทบจากอุณหภูมิบริเวณที่ต่ํา

อุณหภูมิ: ± 2 °C

อุณหภูมิ ความเหมือนกัน: ± 0.5°C ± 2°C

ความเบี่ยงเบนของอุณหภูมิ: ± 0.1 °C ± 0.5 °C

เวลาอุ่น: <45 นาที ((อุณหภูมิห้อง<+180 °C)

เวลาเย็น:<50 นาที ((อุณหภูมิห้อง→-70 °C)

มาตรฐานการทดสอบ

1. GB/T 2423.1 การทดสอบอุณหภูมิต่ํา

2.GJB 150.3 การทดสอบอุณหภูมิสูง

3.GB/T 2423.2 การทดสอบอุณหภูมิสูง

4.GJB 150.4 การทดสอบความร้อนต่ํา

โหมดโครงสร้าง

ห้องทดสอบอยู่ด้านบน ตู้เย็นอยู่ด้านล่าง ระบบควบคุมการกระจายพลังงานอยู่ด้านหลังประตูเปิดจากขวาไปซ้ายช่องทางการไหลเวียนของอากาศและระบบปรับอากาศอยู่ด้านหลังของพื้นที่ทดสอบ: ใบเป่าลมหลุดศูนย์กลาง,อุปกรณ์นํากระแสอากาศ,เครื่องทําความร้อน,เครื่องปรับความชื้น,เครื่องแลกเปลี่ยนความร้อนเย็นอุปกรณ์ตรวจจับอุณหภูมิและความชื้น.

• วัสดุภายนอก: สแตนเลสม้วนเย็นเคลือบทั้ง 2 ด้าน

• วัสดุภายใน: SUS304 สแตนเลส

• วัสดุประปา: ชั้นประปาจากฟองโพลีอุรีเทนแบบแข็ง

หน่วยรับน้ําหนัก

• ความจุของชั้น: ≤50Kg ((โดยเฉลี่ยจุ)

• ความจุของกรอบกรอบการทดสอบ: ≤20Kg ((มีค่าเฉลี่ย)

• ห้องทดสอบ น้ําหนักภาระรวม ((ชั้นวางและด้านล่าง) ≤80kg

ประตูห้อง

• ประตูเดี่ยวที่มีหมุนทางด้านซ้าย

• ขนาดประตู: 580 × 750 มม ((W × H)

• อุปกรณ์ยางซิลิคอนและระบบทําความร้อนภายในเพื่อป้องกันการหมัก

หน้าต่างการสังเกต

ขนาด:280 × 400mm ((W × H) กระจกขุมปรับความร้อนต่อต้านหนาวแข็ง

สายพาน

1 ประตู Φ100 มิลลิเมตรทางด้านซ้ายและขวา พร้อมหมวกสกรูและปั๊กซิลิโคนอ่อน

ไฟหน้า

ในหน้าต่างการสังเกต

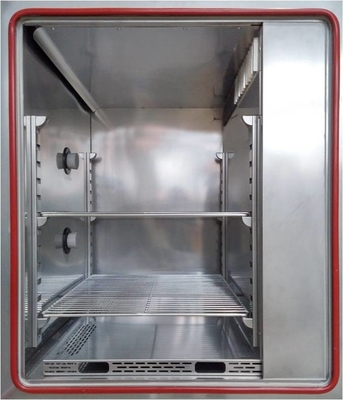

ชั้นวางของ

2 ชั้นในสําหรับตัวอย่าง; ปรับความสูง

หลุมระบายน้ํา

ช่องระบายน้ําหมอกสําหรับน้ําหมอกภายนอก

สนามหลั่ง

ตั้งอยู่ด้านหลังของกรอบสําหรับการปล่อยน้ําหมัด

โมบาย แคสเตอร์

ล้อปรับแรง

การออกแบบแยกของน้ํา / ไฟฟ้า

ระบบความชื้นและระบบควบคุมไฟฟ้าถูกแยกแยกเพื่อความปลอดภัย ((บัตรประมวลผลหมายเลข:ZL201220245236.8)
