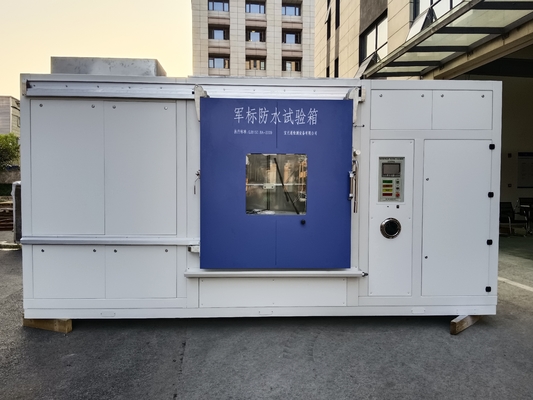

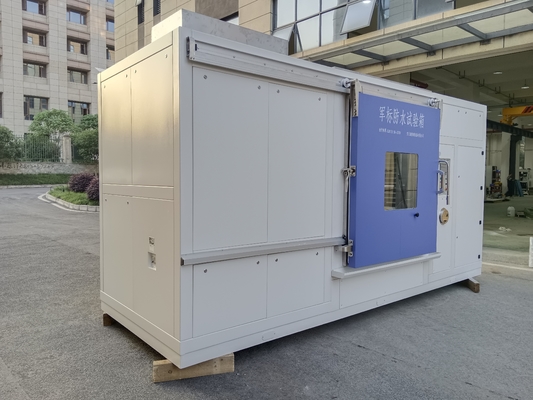

| ชื่อแบรนด์: | Envsin |
| เลขรุ่น: | EFS-LC |
| MOQ: | 1 |
| ราคา: | $15000 >=1 Set |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจําหน่าย: | 5 ชุดต่อเดือน |
| 1รายละเอียด | |
| IPX1 ✓ IPX2 | อุณหภูมิของน้ําฉีด: ความแตกต่างของอุณหภูมิระหว่างอุณหภูมิของน้ําและตัวอย่างไม่เกิน 5 °C และอุณหภูมิของน้ําไม่ต่ํากว่า 5 °C |
| กว้างของหลุมปิ้น: Ø 0.8mm (เปลี่ยนได้) | |
| ระยะทางต่ําสุดระหว่างจมน้ําและตัวอย่างคือ 200 mm | |
| ระยะห่างของท่อเข็ม: 20 มม. | |
| ความเร็วของเตียงทดสอบ: (1 ~ 20) R / min (สามารถตั้งค่าได้) | |
| ขนาดเตียงทดสอบ: Φ 600mm* 600mm | |
| หน่วยรับน้ําหนักของเตียงทดสอบ: ≤ 30kg (สามารถปรับแต่งได้) | |
| ระยะห่างศูนย์กลาง: 100mm | |
| ความต้องการอื่น ๆ: เบานทดสอบสามารถปรับมุม | |
|
IPX3?? IPX4
|
แพร่รัศมีของวงจรฉีด: R400mm |
| กว้างช่อง: Φ 0.4mm (เปลี่ยนได้) | |
| ระยะทางสูงสุดระหว่างจมน้ําและตัวอย่างคือ 200 mm | |
| ระยะห่างระหว่างสองหลุม: 50 มิลลิเมตร | |
| กว้างของท่อฉีดน้ํา: Φ 16mm | |
| สวิงของท่อสเปรย์: มุมสวิง 0 ° ~ ± 165 ° สามารถตั้งในโปรแกรมและควบคุมโดยมอเตอร์ servo. มันสามารถอยู่ในตําแหน่งใด ๆ ในมุมใด ๆ หรือปรับมุมด้วยมือ | |
| กระแสสเปรย์: 0.07l นิ้ว ± 5% ต่อรู (สามารถตั้งและแสดงในตัวควบคุมด้วยการเปลี่ยนแปลงความดันสเปรย์) | |
| ความเร็วสวิง: 0 ~ 90 ° / S (สามารถตั้งค่าได้) | |
| ความเร็วหมุนของตารางตัวอย่าง: 0 ~ 17R / นาที (ปรับได้) | |
| ขนาดเตียงทดสอบ: Φ 500mm (สามารถปรับแต่ง) | |
| หน่วยรับน้ําหนักของตารางตัวอย่าง: ≤ 30kg (สามารถปรับแต่งได้) | |
| อื่นๆ: จํานวนช่องเปิดและการไหลของน้ําทั้งหมดของท่อสวิงที่กําหนดเอง ตอบสนองความต้องการของรัศมีท่อสวิงต่าง ๆ ในตารางที่ 9 ของ gb4208-2017มีเครื่องฉีดน้ําและเครื่องฉีดกันน้ํา | |
| IPX5 | กว้างภายในของกระปุก: 6.3mm |
| กระแสน้ํา: (12.5l ± 0.625) L/min (ตัวควบคุมสามารถตั้งและแสดง) | |
| เวลาทดสอบ: อย่างน้อย 3 นาที | |
| ระยะทางจากจมน้ําถึงพื้นผิวเปลือก: 2.5m ~ 3m | |
| ส่วนกลางของกระแสหลัก: วงกลมที่มีกว้างประมาณ 40 มม. | |
| IPX6 | กว้างภายในของกระปุก: 12.5mm |
| การไหลของน้ํา: (100L ±5) L/นาที (ตัวควบคุมสามารถตั้งและแสดง) | |
| เวลาทดสอบ: อย่างน้อย 3 นาที | |
| ระยะทางจากจมน้ําถึงพื้นผิวเปลือก: 2.5m ~ 3m | |
| ส่วนกลางของกระแสหลัก: วงกลมที่มีกว้างประมาณ 120 มม. | |
| IPX6K | กว้างภายในกระบอก: 6.3 มิลลิเมตร; สามารถเปลี่ยนได้ วัสดุคือทองแดง |
| การไหลของน้ํา: (75±5) ลิตร/นาที (ตัวควบคุมสามารถตั้งและแสดง) | |
| ระยะทางจากจมน้ําถึงพื้นผิวเปลือก: 2.5m ~ 3m | |
| เวลาทดสอบ: อย่างน้อย 3 นาที | |
| ความดันน้ํา: อย่างน้อย 1000kPa | |
| IPX9K | เวลาทํางานต่อเนื่อง ≥5 ชั่วโมง |
| มุมแหวนฉีด: 0°, 30°, 60°, 90°, มุมขนาดตัวอย่าง สามารถปรับตําแหน่งได้ | |
| มุมจมูก: ± 15° คุณสามารถเลือก 1 การทดสอบจมูกลําพังหรือ 4 การทดสอบรวมจมูก | |
| อุณหภูมิน้ําสูง: อุณหภูมิห้อง ~ 100 °C, ความละเอียด ≤ 0.1 °C; อุณหภูมิการฉีดน้ํา: 80 °C±5 °C, ความผันผวนของอุณหภูมิ ≤ 1 °C, อัตราการอบอุ่นน้ํา: อุณหภูมิห้อง ~ 85 °Cอัตราเฉลี่ย ≥ 1 °C / นาที. | |
| เวลาฉีด: 1 ~ 900 วินาที, ปรับการตั้งค่า | |
| ระยะทางสเปรย์น้ํา: ระยะทาง 100mm ~ 150mm จากศูนย์กลางของแผ่นเสียงสามารถปรับด้วยมือ | |
| ความดันกระจายน้ํา: 8 ~ 10MPa, ปรับการตั้งค่า | |
| กระแสน้ําสเปรย์: (14 ~ 16) ลิตร / นาที ปรับได้ | |
| ความเร็วชั้นเครื่องหมุน: 1 ~ 12 r / min, การตั้งค่าปรับ | |
| ความสูงของเครื่องหมุน: 0 ~ 400 มิลลิเมตร, ปรับการตั้งค่า | |
| 1.2 มาตรฐานการทดสอบ |
1. ISO16750-1-2006 เงื่อนไขและการทดสอบสิ่งแวดล้อมสําหรับอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ของยานทางถนน (ข้อกําหนดทั่วไป) 2. Din40050-9 รหัส IP ระดับความคุ้มกันของห้อง |
| 3. ISO20653 รถยนต์ทางถนน - ระดับการป้องกัน (รหัส IP) - การป้องกันอุปกรณ์ไฟฟ้าจากวัตถุต่างประเทศ, น้ําและการสัมผัส | |
| 4. รหัสการจัดอันดับการป้องกันอุปกรณ์ไฟฟ้า (IP) IEC60529 | |
|
5. GMW 3172 (2007) ความต้องการทั่วไปสําหรับสภาพแวดล้อมของยานยนต์ ความน่าเชื่อถือและการทํางาน 6.Vw80106-2008 สภาพการทดสอบทั่วไปสําหรับส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์ของรถยนต์ |
|
| 7.QC / T 417.1 (2001) เครื่องเชื่อมเข็มขัดรถยนต์ ตอนที่ 1 | |
| 8.Gb4208 เกรดการป้องกันห้อง | |
| 2ระบบฝน | |
|
IPX1, IPX2
IPX3,IPX4,IPX4K
IPX5, IPX6, IPX6K
IPX9K
|
|
| 2.1 โครงสร้าง |
1.การปรับฝนกระจายได้โดยระบบการควบคุมความดันน้ํากระแสกระแสส่วนใหญ่ประกอบด้วย ปั๊มยกระดับการแปลงความถี่อิเล็กทรอนิกส์และเซ็นเซอร์กระแส
2เพื่อให้แน่ใจว่าทางน้ําสะอาดในระยะยาว เมื่อการทดสอบน้ําฝนหยุดลง น้ําในท่อน้ําจะกลับไปที่ถังน้ําโดยอัตโนมัติและกระถางระบายน้ําจะเพิ่มอากาศปั่นเพื่อระบายและกดน้ําที่สะสมเพื่อไม่ให้มีน้ําในท่อน้ําและหัวระบายน้ํา เพื่อป้องกันการอุดตันที่เกิดจากการกัดกร่อนของน้ําท่อเป็นเวลานาน 3เนื่องจากการทดสอบจะผลิตปริมาณน้ําฝนจํานวนมาก, น้ําฝนที่ตกจากการทดสอบจะได้รับการฟื้นฟูกลางผ่านช่องหลั่งที่อยู่ด้านล่างของห้องทํางานกล่องภายใน,และรีไซเคิลหลังจากการบําบัดผ่านเครื่องกรอง. |

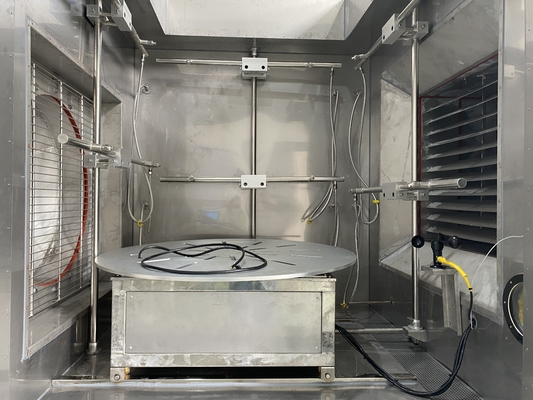

| 2.2 โต๊ะเก็บตัวอย่างแบบหมุนไฟฟ้า |
อุปกรณ์ใช้ในการวางวัสดุทดสอบ อุปกรณ์โต๊ะหมุนสามารถปรับตําแหน่งด้วยมือโดยการเคลื่อนที่ซ้ายและขวาผ่านกลมที่ติดตั้งอยู่ด้านล่างความเร็วหมุนและมุมหมุนสามารถควบคุมและตั้งผ่านกดออนไลน์สัมผัส (ภาพเป็นเพียงเพื่ออ้างอิง)
|
|
2.3
|

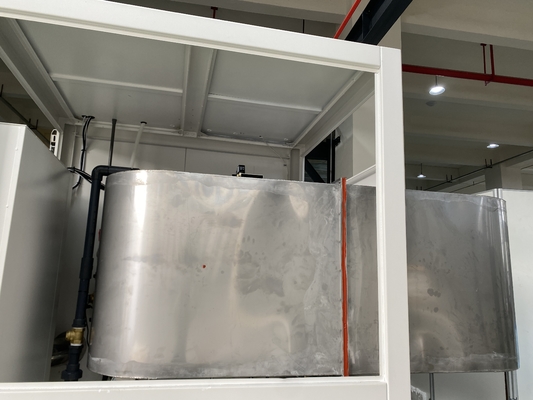

น้ําที่สะสมขึ้นหลังจากการทดสอบฝนสามารถนําไปนํากลับไปในถังปูนหลายระยะ และนําไปใช้อีกครั้งหลังจากการกรองมันยังสามารถถูกปล่อยโดยตรงไปยังหลุมระบายน้ําที่สถานที่ของลูกค้า |
| 2.4 ระบายน้ําระบายน้ําพื้น | มีถ้ําระบายน้ําและหลุมที่ด้านล่างของห้องทดสอบ หลังจากการทดสอบฝน น้ําที่สะสมเข้าถังเก็บซึมและถูกนําไปใช้อีกครั้งหลังจากการกรองช่องระบายน้ําเรียบกับพื้น และไม่ส่งผลกระทบต่อความสามารถในการแบกภาระของแผ่นล่างของห้องทดสอบและการเข้าถึงของผลิตภัณฑ์การทดสอบ |
| 2.5 ระบบควบคุมความดันน้ําและการไหลของน้ํา | ระบบควบคุมการตอบสนองแบบปิดลุป ประกอบด้วยเซ็นเซอร์ความดันน้ํา, เซ็นเซอร์การไหลของน้ํา, เครื่องควบคุม, วาล์ว solenoid, โมดูลการขับเคลื่อนเครื่องแปลงความถี่และปั๊มควบคุมการไหลของน้ําผ่าน p.i.d การควบคุมอัลการิทึม ความดันการไหลของน้ําของจมน้ําในห้องทดสอบสามารถปรับและควบคุมในเวลาจริงและไดนามิก |
| 2.6 คนขับ |
เครื่องปรับความถี่ที่ใช้สัญญาณดิจิทัลและโหลดเครื่องขับโฆษณา (รูปเป็นข้อมูลเฉพาะ)
|
| 2.7 เครื่องขับเคลื่อน |
จะเลือกปั๊มน้ําหลุดศูนย์กลางหลายระดับแนวราบที่มีเสียงเสียงต่ํา, โครงสร้างคอมแพคต์และพื้นที่การติดตั้งเล็ก (รูปภาพเป็นเพียงเพื่ออ้างอิง)
|
| 2.8 เครื่องตรวจจับกระแสน้ํา |
รูปภาพของเซ็นเซอร์ระบายของของเหลวอิเล็กทรอนิกส์ (เพื่ออ้างอิงเท่านั้น)
|
| 2.9 ช่องน้ํา | ช่องทดสอบฝนระบายพิเศษและช่องทดสอบน้ําสเปรย์ (รูปเป็นข้อมูลเฉพาะ) |
| 2.10 หลุมระบายน้ําคอนเดนเซต | หลุมระบายน้ําที่มีคอนเดนเซตห้องทํางานและคอนเดนเซตหน่วย |
| 2.11 หลุมระบายน้ําเกิน | ช่อง overflow ถูกตั้งภายในกล่องเพื่อนําการระบายน้ําหมึ้มในกล่องทดสอบ |
| 2.12 ท่อสวิง |
ท่อสวิงถูกผลักดันโดย PLC ไปยังเซอร์โว และมอเตอร์เซอร์โวถูกควบคุมเพื่อขับเคลื่อนมุมท่อสวิงและความเร็วท่อสวิงเพื่อบรรลุตําแหน่งที่แม่นยําของท่อสวิงน้ําทดสอบเชื่อมต่อกับหมุนของท่อ pendulum ผ่านสานหมุนความเร็วสูงเพื่อให้แน่ใจว่าไม่มีการรั่วไหลของน้ํา, และน้ําเข้าไปในท่อท่อ pendulum ระหว่างการทํางาน, และจากนั้นยิงออกผ่านช่องจมน้ําเพื่อทําการทดสอบน้ําฝนท่อ pendulum.
|
|
2.13 IPX5,IPX6,IPX6K
|
IPX5, IPX6, IPX6K ดื่มเป็นอุปกรณ์ที่สามารถถอดออกได้, เมื่อ IPX5, IPX6, IPX6K การทดสอบ, การเคลื่อนย้าย Rack เครื่องทดสอบเจ็ทพิเศษไปยังอุปกรณ์ก่อนที่คลิปเร็วจะติดตั้ง,และต่อมาเชื่อมต่อด้วยการติดตั้งท่อน้ําเร็วเนื่องจากการทดสอบต้องการให้ระยะห่างของกระบอกจากเครื่องเก็บตัวอย่างอยู่ที่ 2.5 ถึง 3.0 เมตร กรอบกระบวนกระบวนกระบวนกระบวนกระบวนสามารถใช้พื้นที่ทดลองได้อย่างมีประสิทธิภาพมากขึ้น และเมื่อมันใช้หมดจะถูกขยับไปทางด้าน และจะไม่ยึดพื้นที่. ระหว่างการทดสอบ มีอุปกรณ์แยกกันเพื่อป้องกันน้ําจากการไหลออกจากอุปกรณ์
|
| 2.14 IPX9K |
A.โครงสร้างโหมด: IPX9K การทดสอบสําหรับอุณหภูมิสูงและความดันสูงการทดสอบล้าง, เครื่องทดสอบนี้ในโหมดการทํางานอื่น ๆ อัตโนมัติลดด้านหลังของกล่องภายใน,เมื่อเลือกโหมดทํางานนี้, พวงมาลัยทดสอบเอลโคสวิงอัตโนมัติไปยังด้านล่างของตําแหน่งการหลีกเลี่ยง, IPX9K อัตโนมัติขยายไปยังตําแหน่งการทดสอบ: ศูนย์กลางของ turntable การทดสอบ ในขณะเดียวกัน,วิธีการระบายน้ํากล่องภายในเปลี่ยนเป็นอัตโนมัติไปยังระบายน้ําถังอุณหภูมิสูงเพื่อป้องกันการเย็นอุณหภูมิน้ําเร็วเกินไป. B. ระบบควบคุมอุณหภูมิน้ํา: โดยเซ็นเซอร์อุณหภูมิ, เครื่องควบคุม, โมดูลขับเคลื่อนรีเล่ยสภาพแข็ง, ถังน้ําอุณหภูมิสูง, ถังน้ําอุณหภูมิต่ําเครื่องขับเคลื่อนเครื่องทําความร้อนไฟฟ้าเพื่อสร้างระบบควบคุมการทําความร้อนแบบปิดวงจรผ่านอัลกอริทึมการควบคุม PID การควบคุมความร้อนไดนามิกในเวลาจริงของน้ําทดสอบดีและรวดเร็วน้ําอุณหภูมิต่ําจะเพิ่มขึ้นอย่างรวดเร็วและเย็นลง, เพื่อให้อุณหภูมิของน้ําถึงอุณหภูมิที่กําหนดไว้ ในขณะเดียวกัน ถังน้ําอุณหภูมิสูงมีปั๊มน้ําระบายอุณหภูมิสูงดังนั้นอุณหภูมิของน้ําจะอยู่ในสภาพเดียวกันเสมอหากอุณหภูมิของน้ําในถังน้ําอุณหภูมิสูงไม่เพียงพอระหว่างการทดสอบอุปกรณ์จะรอให้อุณหภูมิของน้ําเพิ่มขึ้นถึงอุณหภูมิที่กําหนดไว้ ก่อนที่จะดําเนินการต่อไป. ไดรเวอร์การทําความร้อนใช้ SSR รีเล่สภาพแข็ง ซึ่งแปลงสัญญาณการควบคุมปริมาณการทําความร้อนที่ออกมาจากเครื่องควบคุมกลางและขับเคลื่อนเครื่องทําความร้อนไฟฟ้าของถังน้ําที่จะทํางานเพื่อควบคุมอุณหภูมิของน้ําและควบคุมกระแสไฟฟ้าขนาดใหญ่ที่มีกระแสไฟฟ้าขนาดเล็กเครื่องปรับความร้อนเป็นเครื่องปรับความร้อนไฟฟ้า UL ประกอบด้วยวัสดุเหล็กสับสนต่อการกัดกร่อนที่ทนทานกับอุณหภูมิสูง
|
| 3 ระบบควบคุมไฟฟ้า | |
| 3.1อุปกรณ์เสริมไฟฟ้าหลัก ๆ เป็นเครื่องหมายระดับหนึ่งของสากล เช่น ป้องกันการรั่วไหล, เครื่องติดต่อ AC, รีเล่ระหว่าง เป็นต้นเทคโนโลยี Samwon ของเกาหลีถูกใช้สําหรับ ACU ผู้ควบคุมและ DCU หน่วยกัลโล กาวาซซี่ จากสวิตเซอร์แลนด์ ใช้สําหรับรีลเล่ย์ของรัฐแข็ง และฟีนิกซ์จากเยอรมนี ใช้สําหรับบอร์ดเชื่อมไฟฟ้าใช้ส่วนประกอบไฟฟ้าที่มีคุณภาพสูง เพื่อให้ระบบทํางานได้อย่างมั่นคงในระยะยาว | |
|
3.2 อุปกรณ์ควบคุมไฟฟ้ามีแผ่นกระจายเพื่อการติดตั้งและการบริหารแบบกลางเพื่อให้ระบบควบคุมไฟฟ้าเป็น modularization ออกแบบสําหรับการกระจายพลังงานและสะดวกสําหรับการตรวจสอบและบํารุงรักษา
|
|
|
3.3 องค์ประกอบและวงจรควบคุมไฟฟ้าทุกชิ้น มีเครื่องหมายและหมายเลขสายไฟ เพื่อให้การประกอบไฟฟ้าเป็นมาตรฐานและอํานวยความสะดวกในการตรวจสอบและบํารุงรักษา
|
|
| 3.4การแยกน้ําและไฟฟ้าและโครงสร้างการประกอบอนุมัติการออกแบบโครงสร้างการแยกและการประกอบอิสระของระบบทางน้ําและระบบควบคุมไฟฟ้าเพื่อรับประกันความปลอดภัยและความน่าเชื่อถือของกล่องทดสอบ (สิทธิบัตรเฉพาะ), ปริญญา Brevet No.: zl201220245236.8) | |
| 4ระบบควบคุมหลักของห้องทดสอบ | |

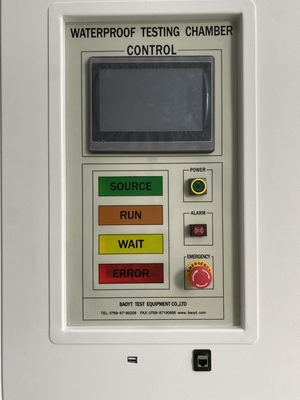

| 4.1 ระบบควบคุม | โมดูล PLC + จอสัมผัส LCD สีบูรณาการ |
| 4.2 ความแม่นยําของการแสดง | อุณหภูมิ ≤ 0.1 °C ความดันน้ํา ≤ 0.1hpa การไหลของน้ํา ≤ 0.1 L / นาที เวลา ≤ 0.1 นาที |
| 4.3 ระบบการตั้งค่า |
มันมีสองโหมด: การตั้งค่าปารามิเตอร์แบบคงที่ (มือ) และการตั้งค่าโปรแกรม การตั้งค่าปริมาตรแบบคงที่ (มือ): ความเข้มข้นของฝนและความเข้มข้นของน้ําตก การตั้งค่าโปรแกรม: ความเข้มข้นของฝน, ความเข้มข้นของฝนฝนและเวลาทดสอบ |
| 4.4 ระบบควบคุม |
มันมี 2 รูปแบบการควบคุม: เสมอ (มือ) และโปรแกรมอัตโนมัติ: การควบคุมอย่างต่อเนื่อง (มือ) การเริ่มต้นและหยุดมือเมื่อเวลาถึง การควบคุมโปรแกรมอัตโนมัติ: โปรแกรมเริ่มต้นหรือช้าเริ่มต้นและหยุดอัตโนมัติเมื่อเวลาถึง |
| 4.5 อินเตอร์เฟซการแสดง | ความละเอียดเมทริกซ์จุด 800x480 จอ LCD สี TFT |
| 4.6 ฟังก์ชันอื่น ๆ |
4.6.1 ระเบิดความผิดพลาด, สาเหตุและฟังก์ชันการจัดการที่รวดเร็ว 4.6.2 ฟังก์ชันป้องกันปิดไฟ 4.6.3 ฟังก์ชันป้องกันอุณหภูมิขีดจํากัดด้านบนและด้านล่าง 4.6.4 ฟังก์ชันกําหนดเวลาปฏิทิน (เริ่มต้นและหยุดอัตโนมัติ) 4.6.5 โพสฟันชั่น 4.6.6 ปริมาตรการตั้งค่าของผู้ควบคุมการป้องกันรหัสผ่านสามารถปรับแต่งได้ |
| 4.7 อินเตอร์เฟซสําหรับการเก็บข้อมูลและฟังก์ชัน |
4.7.1 การเก็บข้อมูลในท้องถิ่น: ข้อมูลการเก็บข้อมูลรวมถึงพารามิเตอร์การทดสอบหลัก เช่น วันและเวลาการทดสอบ, ค่าเป้าหมายการทดสอบ และค่านิยมการทดสอบที่วัด สามารถตั้งเวลาการเก็บตัวอย่างได้และข้อมูลการทดสอบที่มีอายุไม่น้อยกว่า 1 ปี สามารถเก็บได้. ข้อมูลสามารถส่งออกผ่านสื่อการเก็บข้อมูลภายนอก (USB แฟลชดิสก์); 4.7.2 อินเตอร์เฟซข้อมูล USB: เครื่องควบคุมสามารถขยายอินเตอร์เฟส USB และรองรับฟังก์ชันการดาวน์โหลดข้อมูล |
| 5. อุปกรณ์ป้องกันความปลอดภัยการควบคุมไฟฟ้าของกล่องทดสอบ | |
| 5.1 ห้องทํางาน |
5.1.1 สตูดิโออิสระเหนือเครื่องป้องกันอุณหภูมิ 5.1.2 การป้องกันความอ้วนของพัดลมรับอากาศ 5.1.3 การติดตามความดันบวกในห้องนั่ง 5.1.4 การตรวจจับความเร็วลมในห้องนั่ง |
| 5.2 ระบบทางน้ํา |
5.2.1 การป้องกันความอ้วนของปั๊มเพิ่มน้ํา 5.2.2 การป้องกันความอ้วนของท่อน้ํา ความดันน้ํา 5.2.3 การป้องกันระดับน้ําต่ําของถังน้ํา 5.2.4 การป้องกันการไหลเวียนของถังเก็บน้ํา |
|
5.3 ระบบไฟฟ้า |
5.3.1 การป้องกันการสูญเสียระยะไฟฟ้าและความผิดพลาดในลําดับระยะ 5.3.2 การตัดสั้นที่อิสระเหนือการป้องกันกระแสของสายควบคุม 5.3.3 การตัดสั้นที่อิสระเหนือกระแสของวงจรหลักกระแสสูง 5.3.4 การป้องกันการรั่วไหลของเครื่องตัดวงจร ELBC และเครื่องป้องกันการระบายอิเล็กทรอนิกส์ RC |
| 5.4 อื่นๆ |
5.4.1 เครื่องเตือนการตรวจสอบการขาดลอยของอากาศกด 5.4.2 การป้องกันการติดดินจากเปลือกห้องทดสอบ 5.4.3 การป้องกันไฟฟ้าของอุปกรณ์ควบคุมช่วยอื่น ๆ และการป้องกันความปลอดภัยของบุคลากร |
