| ชื่อแบรนด์: | Envsin |
| เลขรุ่น: | ESC-1000 |
| MOQ: | 1 ชุด |
| ราคา: | $8000 >=1 Set |
| เงื่อนไขการจ่ายเงิน: | ที/ที, แอล/ซี |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |
| 1 ลักษณะเฉพาะ | |
| 1.1 พื้นที่ทดสอบ | 1,000 ลิตร |
| 1.2 มิติภายใน | 1000mm×1000mm×1000mm(W×D×H) |
| 1.3 มิติภายนอก |
ประมาณ 1500 มม. × 1430 มม. × 1920 มม. (กว้าง × ลึก × สูง) (โปรดจะได้รับการออกแบบขั้นสุดท้าย ) |
| 1.4 แหล่งจ่ายไฟ | AC380V±10%,50Hz±1 3-Phase, 4-Wire + Grounding Wire(3/N/PE), Grounding Resistance is less than 4Ω |
| 1.5 กำลังสูงสุดของระบบ | ประมาณ:2KW |
| 1.6 กระแสสูงสุดของระบบ | ประมาณ:7.9A |
| 2 ข้อมูลจำเพาะ | |
| 2.1 อุณหภูมิแนว | RT﹢10℃～﹢80℃ |
| อุณหภูมิความเบี่ยงเบน:±5.0℃ | |
| ความผันผวนของอุณหภูมิ:≤±2℃ | |
| 2.2 ช่วงความชื้น | หมายเหตุ: สภาวะแวดล้อมในการทดสอบ: อุณหภูมิแวดล้อมคือ +25℃, ความชื้นสัมพัทธ์ ≤85%, ไม่มีชิ้นงานทดสอบในห้องทดสอบ |
| 2.3 ทดสอบฝุ่น | แป้งโรยตัวที่ผ่านรูห้อง 75μm เส้นผ่านศูนย์กลางลวดของตะแกรงเปล่า 50μm สี่เหลี่ยม |
| 2.4 ความเข้มข้นของฝุ่น | 2～5กก./ลบ.ม. |
| 2.5 ความเร็วลมตัวอย่าง | ≤2เมตร/วินาที |
| 2.6 องศาของสุญญากาศ | 2Kpa (ปรับได้) |
| 2.7 มาตรฐานการทดสอบ |
GB4208-93 วิธีทดสอบฝุ่นทราย GB2423.37-89 วิธีทดสอบฝุ่นทราย JIS D0207 |
| 3 โครงสร้าง | |

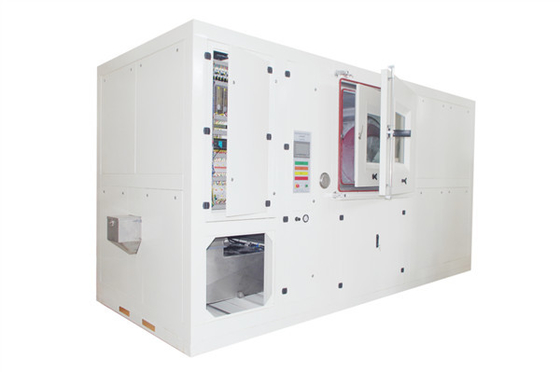

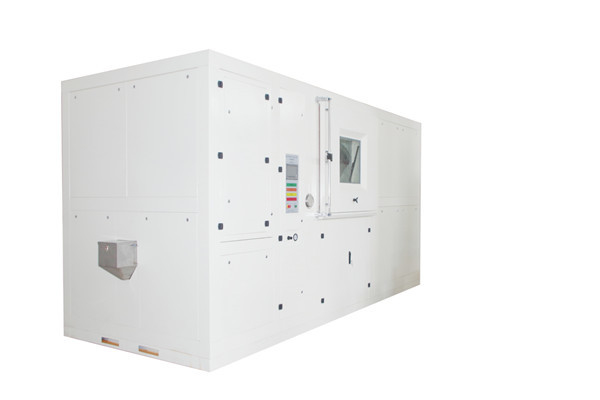

| 3.1 โหมดโครงสร้าง | ห้องทดสอบใช้โครงสร้างที่ครบถ้วน และห้องทดสอบเป็นส่วนประกอบหลักตู้ควบคุมไฟฟ้าตั้งอยู่ทางด้านขวาของห้องทดสอบ โดยมีอุปกรณ์ควบคุมไฟฟ้าในตัวและอุปกรณ์แผงควบคุมการทำงานด้านหลังและด้านล่างของห้องทดสอบประกอบด้วยห้องโดยสารแบบกลไกและแบบไฟฟ้า ปั๊มเก็บฝุ่นในตัว เครื่องสั่นด้วยทราย และอุปกรณ์อื่นๆอุปกรณ์เชื่อมต่อสูญญากาศ เครื่องทำทรายและฝุ่น ชั้นวางตัวอย่าง ท่อระบายอากาศทรายและฝุ่น ประตูห้องทดสอบ และอุปกรณ์อื่นๆ จะต้องติดตั้งในพื้นที่ทดสอบด้านใน |
| 3.2 วัสดุ |
วัสดุภายนอก:แผ่นเหล็กรีดเย็น + กระบวนการพ่นด้วยไฟฟ้าสถิตสองด้าน วัสดุภายใน:SUS304stainless steel วัสดุฉนวน:ชั้นโฟมฉนวนโพลียูรีเทนแข็ง |
| 3.3 ประตูห้อง |
ประตูบานสวิงเดี่ยว *1ชุด มือจับประตูแบบกระดุมอัลลอยด์ *1 ชุด กระจกบานใหญ่ *1 ชุด ที่ปัดฝุ่นแบบใช้มือหน้าต่างวิชวล *1 ชุด |
| 3.4 ชั้นวางพื้นที่ทำงาน | ชั้นวางตัวอย่างตะแกรงสแตนเลส x 1 ชุดที่ด้านล่างของห้องทดสอบ |
| 3.5 พื้นที่ทำงานเครื่องทำความร้อนฝุ่น | พร้อมฮีตเตอร์ไฟฟ้าหุ้มเกราะอัลลอยด์ x 1 ชุด สามารถลดความชื้น ป้องกันการแข็งตัว ความร้อนจากฝุ่นทราย |
| 3.6 พื้นที่ทำงานหมุนเวียนฝุ่นละออง | ท่อหมุนเวียนทรายและฝุ่นท่ออากาศซึ่งควบคุมโดยปั๊มฝุ่นแปลงความถี่เพื่อเป่าทรายจากช่องดักฝุ่นที่ด้านบนของสตูดิโอและทรายจากช่องดักฝุ่นที่ด้านล่าง |
| 3.7 ตู้ควบคุมไฟฟ้าห้องทดสอบ |
ตู้ควบคุมไฟฟ้าขนาดเล็กติดตั้งอยู่ทางด้านซ้ายของสตูดิโอ พร้อมแผ่นปิดประตูแบบสลัก ส่วนประกอบไฟฟ้าในตัว ตัวควบคุม ไดรเวอร์ ฯลฯ ด้านหน้าตู้ควบคุมไฟฟ้า (ด้านหน้าขวาของห้องทดสอบ) เป็นแผงควบคุมสำหรับการโต้ตอบระหว่างคนกับเครื่องจักร |
| 3.8 แผงควบคุมห้องทดสอบ |
หน้าจอสัมผัส LCD แบบโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ x 1 ชุด รวมการควบคุมแบบสัมผัสและการแสดงข้อมูลสถานะอุปกรณ์ สวิตช์ปุ่มเปิด/ปิด x 1 สวิตช์หยุดฉุกเฉิน x 1 ออดปลุก x 1 |
| 3.9 กล่องปล่อยฝุ่นที่ด้านล่าง | กล่องเก็บฝุ่นแบบลิ้นชักที่ด้านล่างของห้องทดสอบสำหรับรวบรวมและเปลี่ยนฝุ่นทรายในห้องทดสอบ |
| 3.10 อุปกรณ์เคลื่อนย้ายทรายและฝุ่น | ปั๊มฝุ่นแบบช่องฝุ่นหมุนเวียน ทดสอบการทำงานของการหมุนเวียนของฝุ่นทราย ฝุ่นกลับปากทรายฝุ่นปั๊มสั่นสะเทือนเพื่อป้องกันการควบแน่นของฝุ่นทราย |
| 4 ระบบควบคุมอุณหภูมิและความชื้น | |
| 4.1 โหมดควบคุมอุณหภูมิ | ระบบควบคุมความร้อนป้อนกลับแบบวงปิดประกอบด้วยเซ็นเซอร์อุณหภูมิ ตัวควบคุม โมดูลไดรฟ์โซลิดสเตตรีเลย์ และองค์ประกอบผู้บริหารเครื่องทำความร้อนไฟฟ้าด้วยวิธีการคำนวณการควบคุมแบบ PID อุณหภูมิของอากาศแวดล้อมในห้องทดสอบจะถูกควบคุมแบบไดนามิกแบบเรียลไทม์และรวดเร็ว เพื่อให้อุณหภูมิของฝุ่นทรายเพิ่มขึ้นสำหรับการคายน้ำ |
| 4.2 โหมดควบคุมความชื้น | โดยเซ็นเซอร์ความชื้น ตัวควบคุม โมดูลขับโซลิดสเตตรีเลย์ของส่วนประกอบผู้บริหาร เครื่องทำความร้อนไฟฟ้า ระบบทำความร้อนลดความชื้นความคิดเห็นพัดลมแห้ง ผ่านการตั้งค่าระบบ แบบเรียลไทม์แบบไดนามิกเพื่อทดสอบอย่างรวดเร็วห้องสตูดิโอสิ่งแวดล้อมอากาศลดความชื้น ฝุ่นทรายในที่แห้ง สภาพแวดล้อมไม่ง่ายที่จะรวมตัวเป็นก้อน |
| 4.3 คอนโทรลเลอร์ | PLC คอนโทรลเลอร์ที่ตั้งโปรแกรมได้ |
| 4.4 ตัวขับความร้อน | สัญญาณความร้อนเอาท์พุตของระบบควบคุม → รีเลย์สถานะโซลิด SSR → ตัวกระตุ้นความร้อน (ฮีตเตอร์ไฟฟ้าหุ้มเกราะอัลลอยด์ที่อุณหภูมิสูงและทนต่อการกัดกร่อน) |
| 4.5 เซ็นเซอร์อุณหภูมิ | Platinum gold PT100 Ω เซ็นเซอร์อุณหภูมิความต้านทานความร้อน |
| 4.6 เซ็นเซอร์ความชื้น | เซ็นเซอร์ความชื้นแบบ Capacitive |
| 5 ระบบควบคุมการไหลของฝุ่นทราย | |
| 5.1 โหมดควบคุมการไหลของฝุ่นทราย | โดยเซ็นเซอร์ความเร็วลม, ตัวควบคุม, วาล์วแม่เหล็กไฟฟ้า, โมดูลไดรเวอร์ AD, ตัวแปลงความถี่, ฝุ่นแบบแรงเหวี่ยงของระบบควบคุมป้อนกลับของปั๊มแบบวงปิด, ผ่านวิธีควบคุม PID ของแคลคูลัส, กล่องทดสอบไดนามิกแบบเรียลไทม์สตูดิโอฝุ่นความเร็วลมปรับละเอียดอย่างรวดเร็ว ควบคุมเพื่อควบคุมการไหลของฝุ่นทราย |
| 5.2 คอนโทรลเลอร์ | PLC คอนโทรลเลอร์ที่ตั้งโปรแกรมได้ |
| 5.3 คนขับ | ตัวแปลงสัญญาณดิจิตอลแบบไม่มีขั้นบันได ไดรเวอร์ AD |
| 5.4 ตัวกระตุ้น | ปั๊มฝุ่นความถี่ตัวแปร |
| 5.5 เซนเซอร์ | เซ็นเซอร์วัดความเร็วลมแบบอิเล็กทรอนิกส์ |
| 6 ระบบควบคุม | |
| 6.1 ระบบควบคุมแบบสัมผัส LCD | โมดูลคอนโทรลเลอร์แบบสัมผัส, คอนโทรลเลอร์ PLC ที่ตั้งโปรแกรมได้ + หน้าจอสัมผัส LCD สีในตัวตั้งค่าการควบคุม การตั้งค่าและการแสดงข้อมูลสถานะในอินเทอร์เฟซเดียว (รูปภาพตัวอย่างใช้สำหรับอ้างอิงเท่านั้น รายละเอียดขึ้นอยู่กับเอนทิตี) |
| 6.2 อินเทอร์เฟซการแสดงผล | จอแสดงผล ดอทเมทริกซ์ 800X480 ขนาด 7.0 นิ้ว พร้อมจอ LCD สี TFT |
| 6.3 โหมดการทำงาน | การทำงานของประเภทการสนทนาบนหน้าจอสัมผัส พารามิเตอร์การป้อนข้อมูลแบบสัมผัส |
| 6.4 โปรแกรมแก้ไข | โปรแกรมแก้ไขโปรแกรมที่ผู้ใช้กำหนดเอง บันทึกเริ่มต้นเป็นเวลานาน สามารถตัดและเปลี่ยนแปลงการจัดการ |
| 6.5 การแสดงข้อมูล | ตั้งค่า, ค่าที่วัดได้, เวลาทำงาน, สถานะการทำงานของโปรแกรม, สถานะเอาต์พุต และข้อมูลอื่นๆ |
| 6.6 การขยายฟังก์ชัน | ด้วยการควบคุมลอจิกที่ตั้งโปรแกรมได้ของพอร์ตเอาต์พุตภายนอกมากมายความสามารถในการขยายเคล็ดลับการตรวจจับอัจฉริยะ |
| 6.7 อินเทอร์เฟซการจัดเก็บข้อมูลและฟังก์ชัน | 6.7.1การจัดเก็บข้อมูล: ข้อมูลการจัดเก็บประกอบด้วยวันที่และเวลาที่ทดสอบ ค่าเป้าหมายการทดสอบและค่าที่วัดได้ของการทดสอบ และพารามิเตอร์การทดสอบหลักอื่นๆสามารถตั้งค่าเวลาสุ่มตัวอย่างการจัดเก็บ และข้อมูลการทดสอบไม่น้อยกว่า 1 ปีสามารถจัดเก็บได้ข้อมูลสามารถส่งออกผ่านสื่อจัดเก็บข้อมูลภายนอก (ดิสก์ USB); |
| 6.7.2อินเทอร์เฟซข้อมูล: คอนโทรลเลอร์มีอินเทอร์เฟซ USB ที่ขยายได้เพื่อรองรับการดาวน์โหลดข้อมูล | |
| 6.7.3อินเทอร์เฟซการสื่อสาร: ห้องทดสอบพร้อมอินเทอร์เฟซข้อมูล RJ45 เช่นซอฟต์แวร์ฟังก์ชันการสื่อสารบนพีซี สามารถเชื่อมต่อกับอินเทอร์เฟซนี้เพื่อให้ได้ฟังก์ชันการจัดการระยะไกลของคอมพิวเตอร์ | |
| 6.8 ฟังก์ชั่นอื่นๆ |
6.8.1 สัญญาณเตือนข้อผิดพลาดและสาเหตุ ฟังก์ชันพร้อมท์ในการประมวลผล 6.8.2 ฟังก์ชั่นป้องกันการปิดเครื่อง 6.8.3 ขีดจำกัดบนและล่างของอุณหภูมิ ความดัน ฟังก์ชันป้องกันความเร็วลม 6.8.4 ฟังก์ชั่นจับเวลาปฏิทิน (เริ่มอัตโนมัติและหยุดอัตโนมัติ) 6.8.5 ฟังก์ชันตรวจสอบตัวเองเมื่อเริ่มต้น 6.8.6 ตั้งค่าตัวควบคุมการป้องกันรหัสผ่านสามารถตั้งค่าพารามิเตอร์ได้ |
| 7 อุปกรณ์ป้องกันความปลอดภัย | |
| 7.1 ระบบหมุนเวียนทรายและฝุ่น |
7.1.1 พื้นที่ทดสอบเหนือตัวป้องกันอุณหภูมิ 7.1.2 การป้องกันการโอเวอร์โหลดของปั๊มกันฝุ่น |
| 7.2 ระบบทำความร้อน |
7.2.1 การป้องกันการเผาไหม้ของฮีตเตอร์อากาศ 7.2.2 การป้องกันการโอเวอร์โหลดของฮีตเตอร์ |
| 7.3 ระบบจ่ายไฟ |
7.3.1 การสูญเสียเฟสของแหล่งจ่ายไฟและการป้องกันข้อผิดพลาดของลำดับเฟส 7.3.2 ไฟฟ้าลัดวงจรอิสระเหนือวงจรควบคุมป้องกันกระแสไฟ 7.3.3 วงจรไฟฟ้ากระแสตรงสูงลัดวงจรอิสระมากกว่าการป้องกันกระแสไฟ 7.3.4 ELBC ป้องกันการรั่วของเซอร์กิตเบรกเกอร์รั่ว, RC ป้องกันคลื่นกระชากอิเล็กทรอนิกส์ |
| 7.4 อื่นๆ | การป้องกันสายดินของเปลือกห้องทดสอบ |
