| ชื่อแบรนด์: | Envsin |
| เลขรุ่น: | อี.ที |
| MOQ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

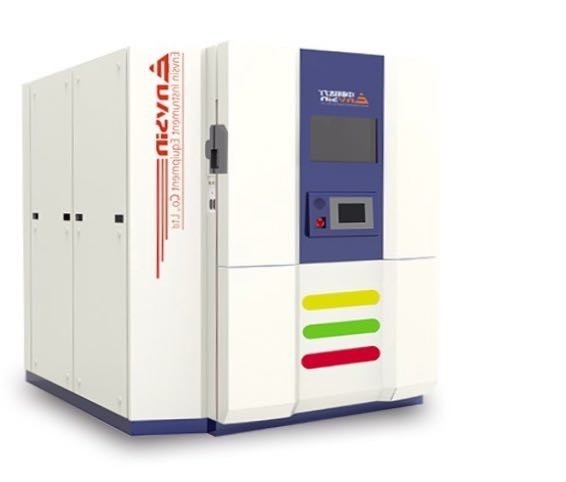

ภาพรวมอุณหภูมิและห้องทดสอบ
ห้องทดสอบนี้เหมาะสำหรับการทดสอบวงจรอุณหภูมิสูง อุณหภูมิต่ำ และอุณหภูมิของหน่วย ชิ้นส่วน และวัสดุทั้งหมดใช้สำหรับทดสอบวัสดุประเภทต่างๆ สำหรับการทนความร้อน ความเย็นใช้สำหรับตรวจสอบคุณภาพผลิตภัณฑ์อิเล็กทรอนิกส์ทุกประเภท
รุ่นสินค้าที่เรามี ET4008,ET7008,ET4018,ET7018,ET4034,ET7034,ET4060,ET7060,ET4100,ET7100
ช่วงปริมาณการทดสอบ: 80L,190L,335L,600L,1000L และปริมาตรที่กำหนดเองอื่นๆ
แอปพลิเคชัน:
ใช้กันอย่างแพร่หลายสำหรับการทดสอบการหมุนเวียนความร้อนขั้นพื้นฐานและการทดสอบความเครียดแบบเร่งเรามีรุ่นมาตรฐาน 6 รุ่น ตู้ทดสอบตั้งแต่ 80L ถึง 1000L ขนาดที่กำหนดเองก็มีให้เช่นกัน
การทำงาน
1. เพื่อจำลองสภาพแวดล้อมการทดสอบที่มีอุณหภูมิและความชื้นต่างกัน
2. การทดสอบแบบวนซ้ำรวมถึงสภาพอากาศ: การทดสอบการถือครอง, การทดสอบการระบายความร้อน, การทดสอบความร้อน, การทดสอบความชื้นและการทดสอบการทำให้แห้ง ...
3. พอร์ตเคเบิลพร้อมปลั๊กซิลิโคนที่ยืดหยุ่นสำหรับการเดินสายเคเบิลเพื่อให้สภาพของชุดทดสอบภายใต้การทำงาน
4. เปิดเผยจุดอ่อนของหน่วยทดสอบในการทดสอบระยะสั้นพร้อมเอฟเฟกต์เวลาเร่ง
คุณสมบัติการออกแบบ
1. ประสิทธิภาพสูงและการทำงานที่เงียบ (68 dBA)
2. ประหยัดพื้นที่ ออกแบบมาสำหรับการติดตั้งแบบฝังผนัง
3. กันความร้อนรอบวงกบประตู
4. พอร์ตสายเคเบิลขนาดเส้นผ่านศูนย์กลาง 50 มม. หนึ่งพอร์ตด้านซ้าย พร้อมปลั๊กซิลิโคนแบบยืดหยุ่น
5. ระบบการวัดความชื้นกระเปาะเปียก/แห้งที่แม่นยำเพื่อการบำรุงรักษาที่ง่าย
โปรแกรมควบคุม
1. ตัวควบคุม PLC สำหรับห้องทดสอบ
2. ประเภทสเต็ปประกอบด้วย: ทางลาด แช่ กระโดด เริ่มอัตโนมัติ และสิ้นสุด
3. อินเทอร์เฟซ RS-232 เพื่อเชื่อมต่อคอมพิวเตอร์สำหรับเอาต์พุต
ข้อมูลจำเพาะ
|
แบบอย่าง |
ET4008/ET7008 |
ET4100/ET7100 |
||
|
ปริมาณพื้นที่ทดสอบ (L) |
80 |
1,000 |
||
|
ช่วงอุณหภูมิ (℃) |
-40/180 |
-70/180 |
-40/180 |
-70/180 |
|
อุณหภูมิคงที่ (℃) |
±0.1- ±0.5 |
|||
|
ความสม่ำเสมอของอุณหภูมิ (℃) |
±0.1- ±2.0 |
|||
|
อัตราการให้ความร้อน (℃/นาที) |
3.3 |
3.3 |
3.2 |
3.5 |
|
อัตราการทำความเย็น (℃/นาที) |
3 |
2.7 |
2.5 |
2.3 |
|
ขนาดพื้นที่ทดสอบ (มม.) |
400W*400D*500H |
1100W*950D*950H |
||
|
ขนาดภายนอก (มม.) |
650W*1000D*1750H |
1390W*2155D*1995H |
||
|
สูงสุดน้ำหนักชิ้นงาน (กก.) |
5 |
100 |
||
|
วิธีการทำความเย็น |
ระบายความร้อนด้วยอากาศ |
|||
|
ตัวเลือก |
รุ่นมาตรฐาน |
|
★เซ็นเซอร์อิสระสำหรับการปกป้องชิ้นงานทดสอบ (NE60519-2.1993) |
★จุกซิลิกอน 2 อันสำหรับพอร์ตเข้า |
|
★1 ทางเข้า Φ100mm |
★2 ชั้นวางของสแตนเลส |
|
★ตัวกรองดรายเออร์สำหรับอัดอากาศ |
★3 ปลั๊กไฟสำหรับชิ้นงานทดสอบ |
|
★อุปกรณ์ช่วยเติมก๊าซไนโตรเจน |
★ช่องเข้าซ้ายและขวา Φ50mm |
|
★หน่วยระบายความร้อนด้วยอากาศ |
|
|
★แพคเกจอะไหล่ |
|
|
★การจัดการทางอิเล็กทรอนิกส์และซอฟต์แวร์ทางไซเบอร์ |
|
|
★ระบบจอภาพวิดีโอ |
|
|
★แอพสำหรับการจัดการการเคลื่อนไหว |
|
1.รูปแบบโครงสร้าง:

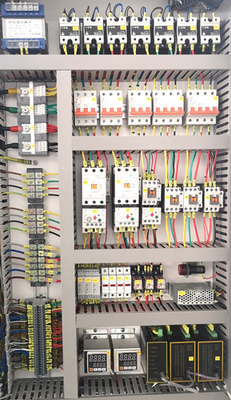

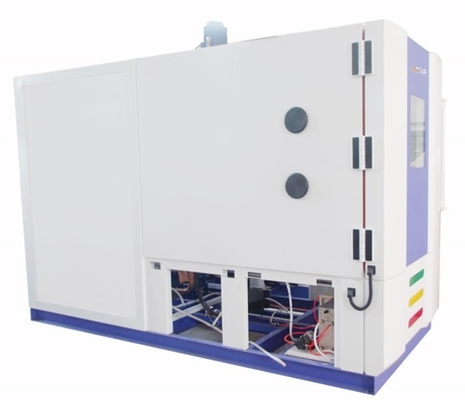

Unitary ห้องทดสอบอยู่ด้านบน ตู้เย็นอยู่ด้านล่างระบบควบคุมการจ่ายพลังงานที่ด้านหลังแผงควบคุมหลักที่ประตูหน้า และแผงควบคุมหลักที่ประตูด้านหลังขวาประตูเปิดจากขวาไปซ้ายช่องหมุนเวียนอากาศและระบบปรับอากาศอยู่ที่ด้านหลังของพื้นที่ทดสอบ:(ใบพัดลมแบบแรงเหวี่ยง, อุปกรณ์นำทางการไหลของอากาศ, เครื่องทำความร้อน, เครื่องทำความชื้น, เครื่องแลกเปลี่ยนความร้อนในการทำความเย็น, อุปกรณ์ตรวจจับอุณหภูมิและความชื้น
2. องค์ประกอบ:
2.1 วัสดุภายนอก: เหล็กแผ่นรีดเย็นเคลือบไฟฟ้าสถิตทั้งสองด้าน
2.2 วัสดุภายใน: สแตนเลส SUS304
2.3 วัสดุฉนวน: ชั้นฉนวนโพลียูรีเทนโฟมแข็ง
3.โหลดแบริ่ง:
3.1 ความสามารถในการรับน้ำหนักของชั้นวาง: ≤40Kg (โหลดโดยเฉลี่ย)
3.2 ความสามารถในการรับน้ำหนักของเฟรมเคสทดสอบ: ≤20Kg (โหลดโดยเฉลี่ย)
3.3 น้ำหนักบรรทุกรวมของพื้นที่ทดสอบ (ชั้นวางและด้านล่าง) ≤50กก
4. ประตูห้อง:
4.1 ประตูบานเดี่ยวพร้อมบานพับด้านซ้าย
4.2 ขนาดประตู: 580 × 750 มม. (กว้าง x สูง);
4.3 ยางซิลิกอนที่ติดตั้งและระบบทำความร้อนภายในเพื่อป้องกันการควบแน่น
5.หน้าต่างสังเกตการณ์:
ขนาด: 280 × 400 มม. (กว้าง x สูง) เคลือบแก้วป้องกันน้ำแข็งกลวง
6. พอร์ตเคเบิล:
พอร์ต 2 พอร์ตที่มี Φ50 มม. ทางด้านซ้ายและขวา พร้อมฝาเกลียวและปลั๊กซิลิโคนแบบอ่อน
7. ไฟหน้า:
ในหน้าต่างสังเกตการณ์
8 .ชั้นวางของ
ภายใน 2 ชั้นวางสำหรับตัวอย่าง;ปรับความสูงได้
9. รูระบายน้ำ
รูระบายน้ำคอนเดนเสทสำหรับน้ำคอนเดนเสทภายนอก
10. พอร์ตรั่วไหล
อยู่ที่ด้านหลังของกล่องสำหรับปล่อยน้ำคอนเดนเสท
11. ลูกล้อเคลื่อนที่
ล้อปรับได้แข็งแรง
