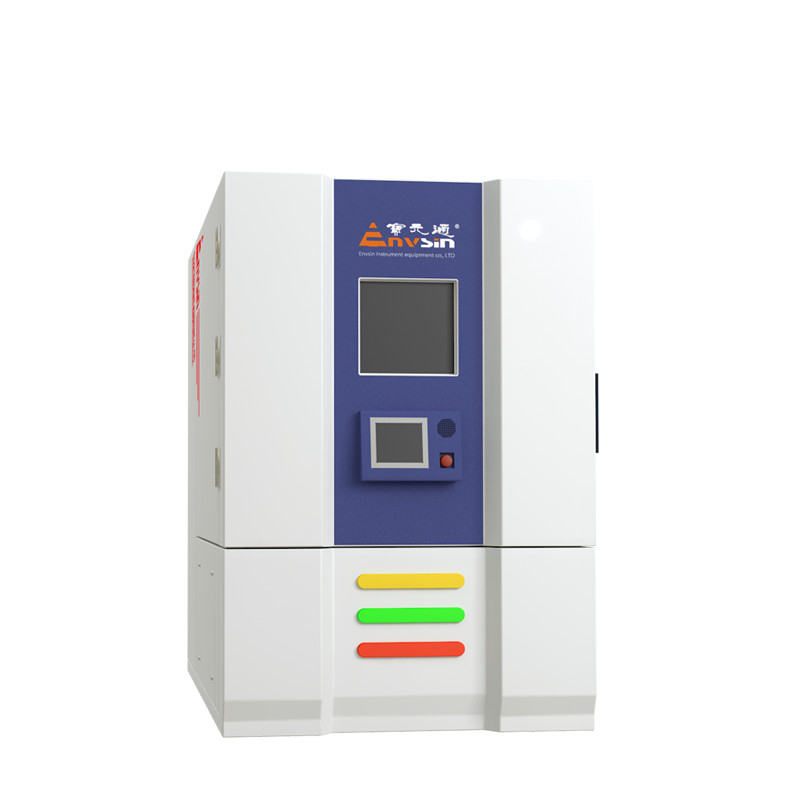

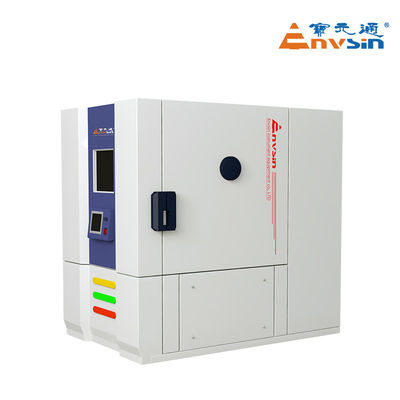

ห้องทดสอบ ESS สแตนเลส SUS304 รอบอุณหภูมิ 990L

พื้นที่ทดสอบ

990L

ขนาดภายใน

1100*950*950 มม. (กว้าง×ลึก×สูง) (กว้าง×ลึก×สูง)

ขนาดภายนอก

1350มม.x1890มม.x2050มม.(กว้าง×ลึก×สูง)

แหล่งจ่ายไฟ

AC380V±10%,50Hz±1,60A, 3/N/PE, ความต้านทานดิน < 4Ω

สูงสุดพลัง

75KW (พลังงานเฉลี่ยประมาณ 35KW)

สูงสุดสกุลเงิน

130A (กระแสเฉลี่ยประมาณ 55A)

วิธีการทำความเย็น

Water -Cooled (ระบบระบายความร้อน)

ไซต์การติดตั้ง

• พื้นสถานีงานควรเรียบ ระบายอากาศได้ดีไม่มีวัตถุไวไฟ ก๊าซกัดกร่อน หรือฝุ่นละออง

• ไม่มีแหล่งกำเนิดรังสีแม่เหล็กไฟฟ้าแรงสูงในบริเวณใกล้เคียง

• ใกล้กับระบบระบายน้ำ (ในระยะ 2 เมตรสำหรับน้ำคอนเดนเสท)

• ความสามารถในการรับน้ำหนักของพื้นดินไม่น้อยกว่า 15,000 กก. / ตร.ม

• เตรียมไฟฟ้าและน้ำประปาให้เหมาะสม

• หากต้องการน้ำหรือแก๊สควรติดตั้งล่วงหน้า

• อุณหภูมิแวดล้อม: แนะนำ 5℃~25℃, 25℃~35℃ ใช้งานได้ดี;(สำหรับรุ่นระบายความร้อนด้วยอากาศ);5℃~40℃ ใช้งานได้ดี (สำหรับรุ่นระบายความร้อนด้วยน้ำ)

• ความชื้นแวดล้อม: ≤85% RH

• ความดันบรรยากาศ:86KPa～106KPa

• การรับประกันพื้นที่ติดตั้ง ดังนี้

  ...

...

น้ำเย็น

อุณหภูมิของน้ำ: 5 ℃≤อุณหภูมิของน้ำ ≤28 ℃ หากแหล่งน้ำเป็นน้ำเย็นของเครื่องปรับอากาศ อุณหภูมิจะต่ำกว่า 10 ℃ จำเป็นต้องใช้มาตรการบางอย่างเพื่อป้องกันไม่ให้น้ำควบแน่นในท่อ

1.ถ้าใช้การออกแบบระบายความร้อนด้วยอากาศ ไม่ต้องใช้น้ำ

2. หากผู้ใช้ต้องการสร้างระบบหมุนเวียนน้ำหล่อเย็นใหม่มาตรฐานหอหล่อเย็น

≥10ตันหรือเครื่องทำน้ำเย็นความสามารถในการทำความเย็น≥35KW (20 ℃)

3. ระบบน้ำหล่อเย็น: GB50050-1995

การไหลของน้ำ: ≥ 10 ตัน/ชั่วโมง

เส้นผ่านศูนย์กลางท่อ:G2.5 นิ้ว ×2

แรงดันน้ำเข้า:0.3MPa～0.6MPa

ความแตกต่างของแรงดันน้ำเข้าและออก: ≥0.2MPa

คำขอน้ำ: ตรงตามมาตรฐาน GB50050-1995

การทดสอบอุณหภูมิ

ช่วงอุณหภูมิ:-70℃～＋180℃

หมายเหตุ:1.ทดสอบโดยไม่มีการโหลด ประชุม GB/T5170-2008 หากไม่มีประกาศพิเศษอื่นๆ

2. อุณหภูมิแวดล้อม 25 ℃, สภาพการระบายอากาศที่ดี: ทำงานได้ดีถ้า 35 ℃≥RT> 25 ℃; อัตราการเย็นลงและความจุความร้อนจะได้รับผลกระทบจากอุณหภูมิต่ำโดยรอบ

ความผันผวนของอุณหภูมิ: ± 0.5 ℃

ความสม่ำเสมอของอุณหภูมิ: 0.1 ℃ ~ 2.0 ℃

อุณหภูมิเบี่ยงเบน : ±0.1℃～±2.0℃

การไล่ระดับสีอุณหภูมิ: <2.0 ℃

อัตราการเปลี่ยนแปลงอุณหภูมิเชิงเส้น -

ภายใน - 45 ~ + 100 ℃, 15 ℃ / นาที

อัตราการเปลี่ยนแปลงอุณหภูมิแบบไม่เชิงเส้น <15℃/นาที

การทดสอบอุณหภูมิความชื้น

ช่วงอุณหภูมิ:＋10℃～＋95℃

ช่วงความชื้น:10%RH～98%RH

อุณหภูมิความสม่ำเสมอ: ± 0.5 ℃ ~ ± 2.0 ℃

ความสม่ำเสมอของความชื้น: ± 1.0% RH ~ ± 5.0% RH

อุณหภูมิความเบี่ยงเบน: ± 0.1 ℃ ~ ± 2.0 ℃

ความเบี่ยงเบนของความชื้น: ± 1.0% RH ~ ± 5.0% RH

อุณหภูมิความผันผวน: ± 0.1 ℃ ~ ± 0.5 ℃

ความผันผวนของความชื้น: ± 1.0% RH ~ ± 3.0% RH

การไล่ระดับสีอุณหภูมิ: <2.0 ℃

การไล่ระดับความชื้น <5.0%RH

มาตรฐานการทดสอบ

1 GB/T 2423.1 อุณหภูมิต่ำทดสอบ

5 GJB 150.3 อุณหภูมิสูงทดสอบ

2 GB/T 2423.2 อุณหภูมิสูงทดสอบ

6 GJB 150.4 อุณหภูมิต่ำทดสอบ

3 GB/T2423.34 การทดสอบการปั่นจักรยานตามสภาพอากาศ

7 GJB 150.9 การทดสอบสภาพอากาศ

4 การทดสอบสภาพอากาศ IEC60068-2

8 MIL-STD-202G-103Bการทดสอบความชื้น

โหลดแผนภูมิความจุความร้อน

นำไปใช้กับการทดสอบอุณหภูมิมาตรฐาน ความจุความร้อนสำหรับการโหลดจะแตกต่างกันไปตามค่าอุณหภูมิที่แตกต่างกัน

แผนภูมิการควบคุมอุณหภูมิและความชื้น
