| ชื่อแบรนด์: | Envsin |
| เลขรุ่น: | ESC-1000 |
| MOQ: | 1 ชุด |
| ราคา: | $8000 >=1 Set |
| เงื่อนไขการจ่ายเงิน: | ที/ที, แอล/C |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

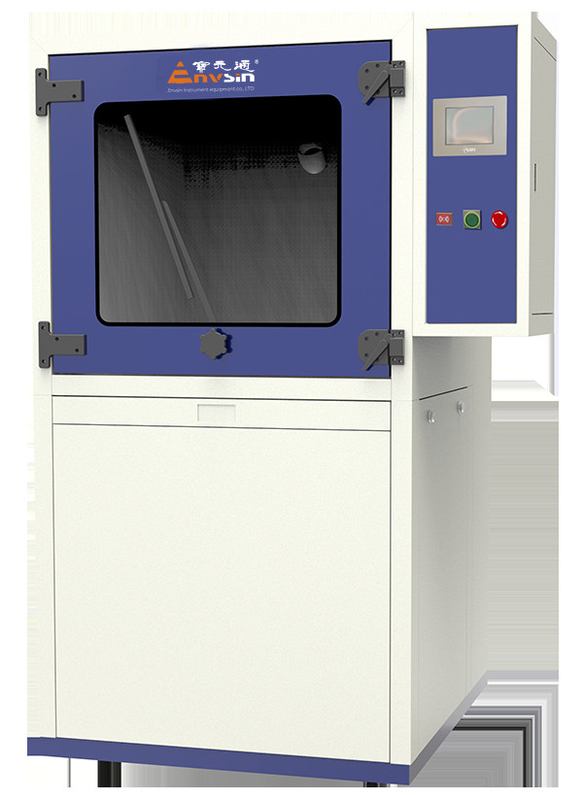

IP5X IP6X SAND และห้องทดสอบฝุ่น 1000L SUS304 วัสดุภายใน
แอปพลิเคชัน

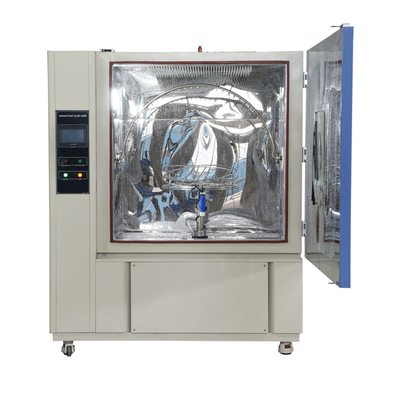

อุปกรณ์ทดสอบฝนนี้เป็นอุปกรณ์ที่ไม่ได้มาตรฐาน กล่องทดสอบฝนจำลองเทียมใช้สำหรับอุปกรณ์ส่องสว่างภายนอกและอุปกรณ์สัญญาณและการป้องกันตัวเรือนหลอดไฟยานยนต์ มันเป็นอุปกรณ์ทดสอบที่ขาดไม่ได้ในการบินและอวกาศรถยนต์และมอเตอร์ไซค์ไฟฟ้าและอิเล็กทรอนิกส์เครื่องใช้ในบ้านการวิจัยทางวิทยาศาสตร์และสาขาอื่น ๆ
| 1 คุณสมบัติ | |
| 1.1 พื้นที่ทดสอบ | 1,000 ลิตร |
| 1.2 มิติภายใน | 1,000 มม. × 1000 มม. × 1000 มม. (W × D × H) |
| 1.3 มิติภายนอก |
ประมาณ: 1500 มม. × 1430 มม. × 1920 มม. (W × D × H) (โปรดอยู่ภายใต้การออกแบบขั้นสุดท้าย) |
| 1.4 แหล่งจ่ายไฟ | AC380V ± 10%, 50Hz ± 1 3 เฟส, 4 สาย + สายดิน (3/n/pe), ความต้านทานต่อสายดินน้อยกว่า4Ω |
| 1.5 Max System Power | ประมาณ: 2kw |
| 1.6 ระบบสูงสุดปัจจุบัน | ประมาณ: 7.9a |
| 2 ข้อมูลจำเพาะ | |
| 2.1 อุณหภูมิ พิสัย | RT ﹢ 10 ℃～﹢ 80 ℃ |
| อุณหภูมิ ความเบี่ยงเบน: ± 5.0 ℃ | |
| ความผันผวนของอุณหภูมิ: ≤± 2 ℃ | |
| 2.2 ช่วงความชื้น | หมายเหตุ: สภาพแวดล้อมการทดสอบสภาพแวดล้อม: อุณหภูมิโดยรอบคือ +25 ℃, ความชื้นสัมพัทธ์≤85%, ไม่มีชิ้นงานในห้องทดสอบ |
| 2.3 ทดสอบฝุ่น | แป้งแห้งที่สามารถผ่านรูห้อง75μmเส้นผ่านศูนย์กลางลวดของตะแกรงว่างเปล่า50μmสี่เหลี่ยมจัตุรัส |
| 2.4 ความเข้มข้นของฝุ่น | 2 ～ 5kg/m³ |
| 2.5 ความเร็วลมตัวอย่าง | ≤2m/s |
| 2.6 องศาของสูญญากาศ | 2kpa (ปรับได้) |
| 2.7 มาตรฐานการทดสอบ |
วิธีทดสอบฝุ่นทราย GB4208-93 GB2423.37-89 วิธีการทดสอบฝุ่นทราย Jis D0207 |
| 3 โครงสร้าง | |
| 3.1 โหมดโครงสร้าง | ห้องทดสอบใช้โครงสร้างอินทิกรัลและห้องทดสอบเป็นร่างกายหลัก ตู้ควบคุมไฟฟ้าตั้งอยู่ทางด้านขวาของห้องทดสอบพร้อมอุปกรณ์ควบคุมไฟฟ้าในตัวและอุปกรณ์แผงปฏิบัติการ ด้านหลังและด้านล่างของห้องทดสอบถูกตั้งค่าด้วยห้องโดยสารเชิงกลและระบบไฟฟ้าปั๊มฝุ่นในตัวเครื่องสั่นฝุ่นทรายและอุปกรณ์อื่น ๆ อุปกรณ์เชื่อมต่อสูญญากาศ, เครื่องทำความร้อนทรายและฝุ่น, ชั้นเก็บตัวอย่าง, ท่อระบายอากาศและการไหลเวียนของฝุ่น, ประตูห้องทดสอบและอุปกรณ์อื่น ๆ จะต้องตั้งค่าในพื้นที่ทดสอบภายใน |
| 3.2 วัสดุ |
วัสดุภายนอก: แผ่นเหล็กรีดเย็น + สอง - กระบวนการฉีดพ่นไฟฟ้าสถิตด้านข้าง วัสดุภายใน: Sus304 สตีลเลส วัสดุฉนวน: ชั้นโฟมฉนวนโพลียูรีเทนแข็ง |
| 3.3 ประตูห้อง |
ประตูบานพับเดี่ยว *1 ชุด ด้ามประตูปุ่มดึงปุ่มโลหะผสม *1 ตั้งค่า หน้าต่างดูกระจกขนาดใหญ่ *1 ชุด ด้วยคู่มือการมองเห็นขั้วขูดฝุ่น *1 ชุด |
| 3.4 ชั้นวางพื้นที่ทำงาน | แร็คตัวอย่างกริดสแตนเลส x 1 ตั้งที่ด้านล่างของห้องทดสอบ |
| 3.5 เครื่องทำความร้อนฝุ่นพื้นที่ทำงาน | ด้วยชุดฮีตเตอร์ไฟฟ้าโลหะผสมโลหะผสม X 1 สามารถลดความชื้นแอนตี้แอนตี้ |
| 3.6 พื้นที่ทำงานหมุนเวียนเส้นทางฝุ่น | ท่อไหลเวียนของท่อทรายและฝุ่นละอองซึ่งควบคุมโดยปั๊มฝุ่นความถี่แปลงเพื่อเป่าทรายจากเต้าเสียบฝุ่นที่ด้านบนของสตูดิโอและทรายจากเต้ารับฝุ่นที่ด้านล่าง |
| 3.7 ห้องทดสอบตู้ควบคุมไฟฟ้า |
ตู้ควบคุมไฟฟ้าขนาดเล็กติดตั้งอยู่ทางด้านซ้ายของสตูดิโอพร้อมแผ่นฝาครอบประตูสลัก ส่วนประกอบไฟฟ้าในตัวคอนโทรลเลอร์ไดรเวอร์ ฯลฯ ด้านหน้าของตู้ควบคุมไฟฟ้า (ด้านหน้าขวาของห้องทดสอบ) เป็นแผงควบคุมสำหรับการทำงานร่วมกันของมนุษย์ |
| 3.8 แผงควบคุมห้องทดสอบ |
หน้าจอสัมผัส LCD แบบแอลซีดีของมนุษย์ x 1 ชุดการรวมการควบคุมแบบสัมผัสและข้อมูลสถานะอุปกรณ์แสดงผลการแสดงผล สวิตช์ปุ่มเปิดปิด x 1 สวิตช์หยุดฉุกเฉิน x 1 สัญญาณเตือนสัญญาณเตือน x 1 |
| 3.9 กล่องปล่อยฝุ่นที่ด้านล่าง | ลิ้นชักประเภทกล่องเก็บฝุ่นที่ด้านล่างของห้องทดสอบเพื่อรวบรวมและเปลี่ยนฝุ่นทรายในห้องทดสอบ |
| 3.10 อุปกรณ์เคลื่อนที่ของทรายและฝุ่นละออง | การไหลเวียนของช่องฝุ่นปั๊มฝุ่นทดสอบการไหลเวียนของฝุ่นละอองการทำงานของฝุ่นละอองตากอากาศการสั่นสะเทือนแบบฝุ่นละอองเพื่อป้องกันการควบแน่นของฝุ่นละอองฝุ่นละอองทราย |
| 4 ระบบควบคุมอุณหภูมิและความชื้น | |
| 4.1 โหมดควบคุมอุณหภูมิ | ระบบควบคุมความร้อนตอบรับแบบวงปิดประกอบด้วยเซ็นเซอร์อุณหภูมิคอนโทรลเลอร์โมดูลไดรฟ์รีเลย์โซลิดสเตตและองค์ประกอบผู้บริหารเครื่องทำความร้อนไฟฟ้า ด้วยวิธีการคำนวณการควบคุม PID อุณหภูมิของอากาศรอบข้างในห้องทดสอบจะถูกควบคุมแบบไดนามิกแบบเรียลไทม์และอย่างรวดเร็วเพื่อให้อุณหภูมิของฝุ่นทรายเพิ่มขึ้นสำหรับการขาดน้ำ |
| 4.2 โหมดควบคุมความชื้น | โดยเซ็นเซอร์ความชื้น, คอนโทรลเลอร์, โซลิดสเตตรีเลย์ขับเคลื่อนโมดูลการขับขี่ของส่วนประกอบผู้บริหาร, เครื่องทำความร้อนไฟฟ้า, ระบบทำความร้อนลดความชื้นพัดลมแห้งผ่านการตั้งค่าระบบแบบเรียลไทม์แบบไดนามิกเพื่อทดสอบสภาพแวดล้อมในห้องเก็บความชื้นของสตูดิโอ |
| 4.3 คอนโทรลเลอร์ | PLC Programmable Controller |
| 4.4 คนขับเครื่องทำความร้อน | ระบบควบคุมเอาท์พุทสัญญาณความร้อน→รีเลย์โซลิดสเตต SSR →แอคชูเอเตอร์ให้ความร้อน (อุณหภูมิสูงและฮีตเตอร์ไฟฟ้าอัลลอยที่ทนต่อการกัดกร่อน) |
| 4.5 เซ็นเซอร์อุณหภูมิ | เซ็นเซอร์อุณหภูมิความต้านทานความร้อนทองคำขาว platinum |
| 4.6 เซ็นเซอร์ความชื้น | เซ็นเซอร์ความชื้นแบบ capacitive |
| 5 ระบบควบคุมการไหลของฝุ่นละอองทราย | |
| 5.1 โหมดควบคุมการไหลของฝุ่นทราย | โดยเซ็นเซอร์ความเร็วลม, คอนโทรลเลอร์, วาล์วแม่เหล็กไฟฟ้า, โมดูลไดรเวอร์ AD, ตัวแปลงความถี่, ฝุ่นแบบแรงเหวี่ยงของปั๊มปิดการตอบรับลูปแบบวนรอบระบบควบคุมผ่านทางการควบคุม PID ของแคลคูลัส, กล่องทดสอบแบบไดนามิกแบบเรียลไทม์สตูดิโอ |
| 5.2 คอนโทรลเลอร์ | PLC Programmable Controller |
| 5.3 ไดรเวอร์ | ไดรฟ์สัญญาณดิจิตอลตัวแปลง Stepless ไดรเวอร์โฆษณา |
| 5.4 แอคทูเอเตอร์ | ปั๊มฝุ่นความถี่ผันแปร |
| 5.5 เซ็นเซอร์ | เซ็นเซอร์ความเร็วลมอิเล็กทรอนิกส์ |
| 6 ระบบควบคุม | |
| 6.1 ระบบควบคุมการสัมผัส LCD | โมดูล Touch Controller ตัวควบคุม PLC ที่ตั้งโปรแกรมได้ + หน้าจอสัมผัส LCD สีรวม ตั้งค่าการตั้งค่าการควบคุมและการแสดงข้อมูลสถานะในอินเทอร์เฟซเดียว (ตัวอย่างตัวอย่างสำหรับการอ้างอิงเท่านั้นรายละเอียดภายใต้เอนทิตี) |
| 6.2 การแสดงผลอินเตอร์เฟส | จอแสดงผลเมทริกซ์ 800x480 DOT 7.0-inch พร้อมจอแสดงผล LCD สี TFT |
| 6.3 โหมดการทำงาน | การทำงานประเภทการสนทนาหน้าจอสัมผัสพารามิเตอร์อินพุตแตะ |
| 6.4 โปรแกรมแก้ไขโปรแกรม | โปรแกรมแก้ไขโปรแกรมที่ผู้ใช้กำหนดซึ่งเป็นค่าเริ่มต้นบันทึกเป็นเวลานานสามารถตัดและเปลี่ยนการจัดการ |
| 6.5 การแสดงข้อมูล | กำหนดค่าค่าที่วัดได้เวลาทำงานสถานะการทำงานของโปรแกรมสถานะเอาท์พุทและข้อมูลอื่น ๆ |
| 6.6 การขยายฟังก์ชั่น | ด้วยพอร์ตเอาต์พุตภายนอกที่อุดมสมบูรณ์การควบคุมตรรกะที่ตั้งโปรแกรมได้ |
| 6.7 การจัดเก็บข้อมูลและอินเทอร์เฟซฟังก์ชั่น | 6.7.1การจัดเก็บข้อมูล: ข้อมูลการจัดเก็บรวมถึงวันที่ทดสอบและเวลาค่าทดสอบเป้าหมายและค่าการทดสอบที่วัดได้และพารามิเตอร์การทดสอบหลักอื่น ๆ สามารถตั้งค่าเวลาการสุ่มตัวอย่างที่เก็บข้อมูลและข้อมูลการทดสอบที่ไม่น้อยกว่า 1 ปีสามารถจัดเก็บได้ ข้อมูลสามารถส่งออกผ่านสื่อจัดเก็บข้อมูลภายนอก (ดิสก์ USB); |
| 6.7.2อินเทอร์เฟซข้อมูล: คอนโทรลเลอร์มีอินเทอร์เฟซ USB ที่ขยายได้เพื่อรองรับการดาวน์โหลดข้อมูล | |
| 6.7.3อินเทอร์เฟซการสื่อสาร: ห้องทดสอบที่มีอินเตอร์เฟสข้อมูล RJ45 เช่นซอฟต์แวร์ฟังก์ชั่นการสื่อสารพีซีตอนบนสามารถเชื่อมต่อกับอินเทอร์เฟซนี้เพื่อให้ได้ฟังก์ชั่นการจัดการระยะไกลของคอมพิวเตอร์ | |
| 6.8 ฟังก์ชั่นอื่น ๆ |
6.8.1 การเตือนความผิดพลาดและสาเหตุการประมวลผลฟังก์ชั่นการประมวลผล 6.8.2 ฟังก์ชั่นการป้องกันพลังงานปิด 6.8.3 ขีด จำกัด บนและล่างของอุณหภูมิความดันฟังก์ชันการป้องกันความเร็วลม 6.8.4 ฟังก์ชั่นกำหนดเวลาปฏิทิน (เริ่มอัตโนมัติและหยุดอัตโนมัติ) 6.8.5 ฟังก์ชั่นการตรวจสอบตัวเองเริ่มต้น 6.8.6 ตั้งค่าคอนโทรลเลอร์ป้องกันรหัสผ่านสามารถตั้งค่าพารามิเตอร์ |
| 7 อุปกรณ์ป้องกันความปลอดภัย | |
| 7.1 ระบบการไหลเวียนของทรายและฝุ่นละออง |
7.1.1 การทดสอบพื้นที่มากกว่าตัวป้องกันอุณหภูมิ 7.1.2 การป้องกันการโอเวอร์โหลดของปั๊มฝุ่น |
| 7.2 ระบบทำความร้อน |
7.2.1 การป้องกันการเผาไหม้อากาศร้อน 7.2.2 การป้องกันการโอเวอร์โหลดฮีตเตอร์ |
| 7.3 ระบบแหล่งจ่ายไฟ |
7.3.1 การสูญเสียเฟสจ่ายไฟและการป้องกันข้อผิดพลาดลำดับเฟส 7.3.2 การลัดวงจรอิสระผ่านวงจรควบคุมการป้องกันปัจจุบัน 7.3.3 วงจรลัดวงจรอิสระกระแสหลักสูงผ่านการป้องกันปัจจุบัน 7.3.4 การป้องกันการรั่วไหลของเบรกเกอร์วงจรการรั่วไหลของ ELBC |
| 7.4 อื่น ๆ | การป้องกันการลงดินเปลือกหอย |
มาตรฐาน
ห้องทดสอบการพิสูจน์ฝุ่นได้รับการออกแบบและผลิตตาม GB4208-93 (เทียบเท่ากับ IEC60529-2001) "เกรดป้องกันเปลือก (รหัส IP)" ซึ่งเหมาะสำหรับการทดสอบทรายและฝุ่นของผลิตภัณฑ์ไฟฟ้าที่มีตัวเลขหลักแรกของ 5 และ 6 (IPX5 และ IPX6)
กล่องทดสอบสามารถให้การไหลเวียนของการไหลเวียนของอากาศในแนวตั้งที่ไม่ใช่ลามินาร์ซึ่งสามารถควบคุมได้อย่างสม่ำเสมอ ในเวลาเดียวกันมันก็ติดตั้งปั๊มสูญญากาศสำหรับการสูบในเปลือกของผลิตภัณฑ์ที่ทดสอบและสามารถปรับปริมาณการสูบน้ำและความแตกต่างของแรงดัน นอกจากนี้ยังมีอุปกรณ์ควบคุมอุณหภูมิอากาศเพื่อให้แน่ใจว่าการทดสอบจะดำเนินการภายใต้สภาพแวดล้อมมาตรฐาน
ตามข้อกำหนดของมาตรฐานกล่องทดสอบนี้ใช้สภาพแวดล้อมของฝุ่นละอองคล้ายกันเพื่อทดสอบความสามารถในการป้องกันฝุ่นของผลิตภัณฑ์ที่ผ่านการทดสอบ ข้อกำหนดเฉพาะและเกณฑ์คุณสมบัติควรเป็นไปตาม GB4208-93 (IEC60529-2001) หรือมาตรฐานที่เกี่ยวข้องของผลิตภัณฑ์
คำถามที่พบบ่อย
1. คุณเป็นโรงงาน/ผู้ผลิตหรือ บริษัท การค้าหรือไม่?
เราเป็นโรงงาน/ผู้ผลิตห้องทดสอบสิ่งแวดล้อม
2. คุณเสนอบริการ OEM/ODM หรือไม่?
ใช่เรามีประสบการณ์มากมายในการให้บริการ OEM/ODM ให้บริการออกแบบ
3. สามารถใช้เครื่องจักรที่ภายนอกได้หรือไม่?
ด้วยฟังก์ชั่นกันน้ำสามารถใช้งานได้
4. MOQ ของคุณคืออะไร?
ปริมาณใด ๆ เป็นที่ยอมรับ
